哪位能用说明一下什么是和啊？

有没有相应的PCB走线方法啊？谢谢！

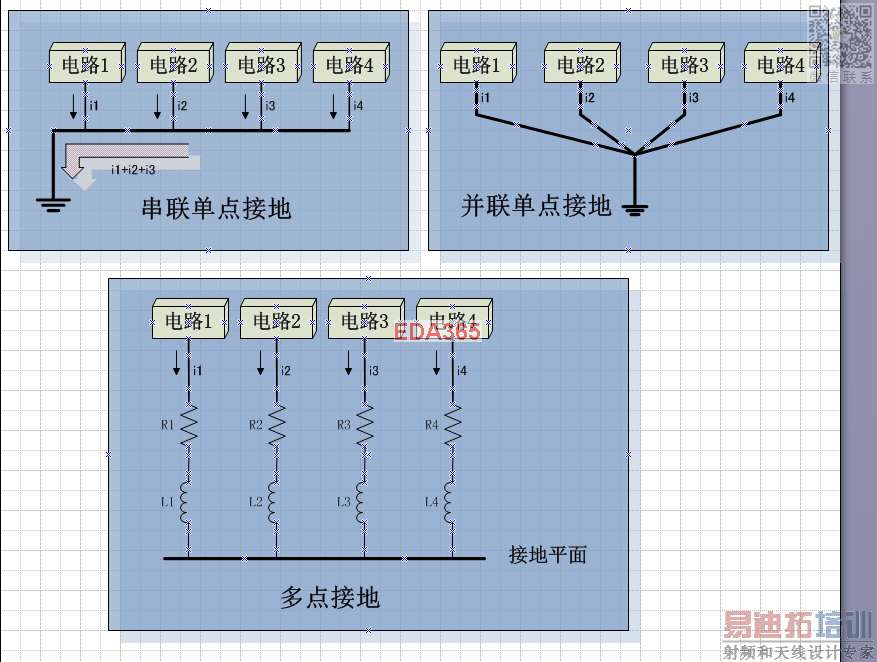

有图有真相，应该能明白了吧。

2楼说的已经很明白了，就是那个意思！

单点接地和多点接地分别有什么利弊啊？

工作频率低（30MHz）的采用多点接地式（即在该电路系统中，用一块接地平板代替电路中每部分各自的地回路）。因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。采用多点接地时，尽量找最接近的低阻值接地面接地。
工作频率介于1～30MHz的电路采用混合接地式。当接地线的长度小于工作信号波长的1/20时，采用单点接地式，否则采用多点接地式
浮地式即该电路的地与大地无导体连接。其优点是该电路不受大地电性能的影响；其缺点是该电路易受寄生电容的影响，而使该电路的地电位变动和增加了对模拟电路的感应干扰；由于该电路的地与大地无导体连接，易产生静电积累而导致静电放电，可能造成静电击穿或强烈的干扰。因此，浮地的效果不仅取决于浮地的绝缘电阻的大小，而且取决于浮地的寄生电容的大小和信号的频率。

多谢各位
有没有具体的PCB LAYOUT？
加强理解哈！

pcb layout示例:
Layout_Eval_串联单点连接.rar
Layout_Eval_并联单点连接.rar
Layout_Eval_多点连接.rar

楼上的是用什么版本画的PCB，用PADS2007打不开啊

頂起來，好文章

系统化的说明一个简单的问题，顶

pads9.3

看不了啊，我用2007,想看看实例，麻烦JIMMY转个低版 本

,你是不是把Layout_Eval_串联单点连接和Layout_Eval_并联单点连接这两个文件放反了？
