PADS 封装难题

录入:edatop.com    点击:

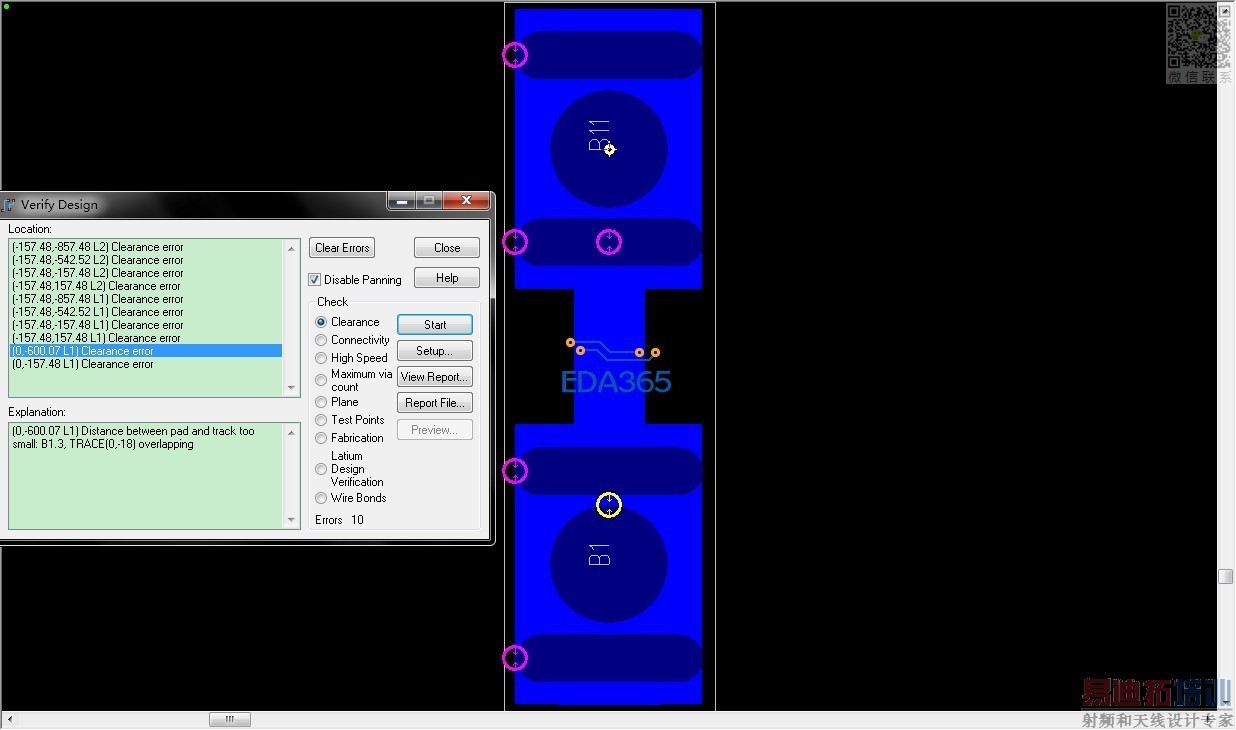

今天做了个封装,遇到问题了,请教如何可以不出现图中的错,这个焊盘三个过孔不好处理啊?文件 格式:pads2007


default.zip

原理图改成六脚的,这样就不会报错了

原理图上看起来还以为是 好几个焊盘啊,客户会不满意的。
能直接 做一个不报错的焊盘么? 这个含两个固定通孔(两边椭圆通孔)的螺丝焊盘真不好做啊!

把原理图多余的管脚隐藏起来不就行了

孔与焊盘的距离也会报DRC的,这个是免不了的

圓的鑽孔和橢圓孔,是嗎? 如果是這樣,應該會破掉吧
