via怎么加上thermal relief,像焊盘一样那种连接铜皮方式

录入:edatop.com    点击:

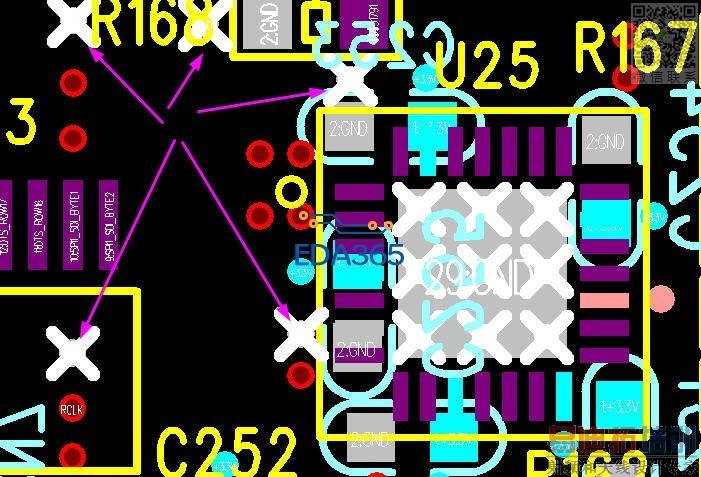

哪位大侠知道在pads layout里面,怎么让过孔(via)也能像焊盘一样,加上那个thermal relief, 就是那种花焊盘,为了防止焊接的时候导热太快而加的那个辐射线连接。
我想问一下,via怎么加上这个东西!
非常感谢!

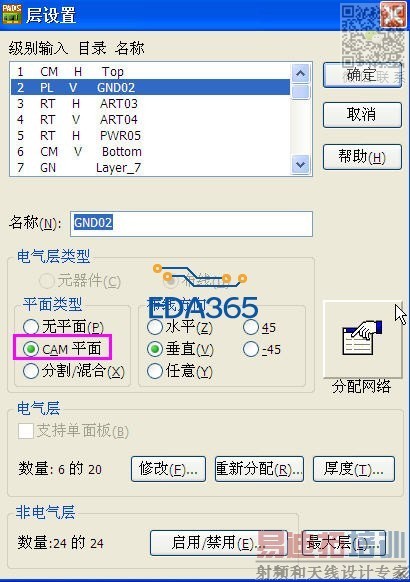

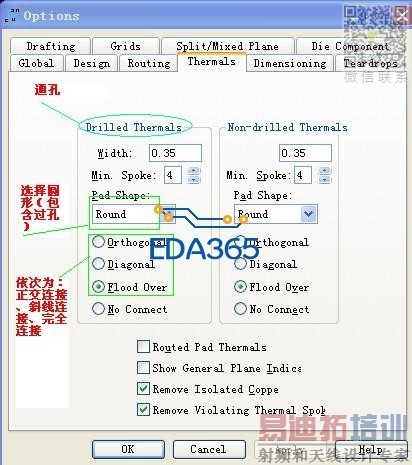

在图片所示位置设置
