引脚隐藏后，如何重新现实？

录入：edatop.com 点击：

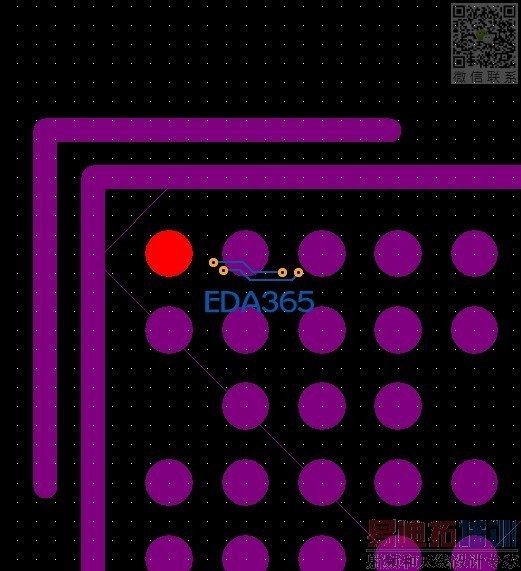

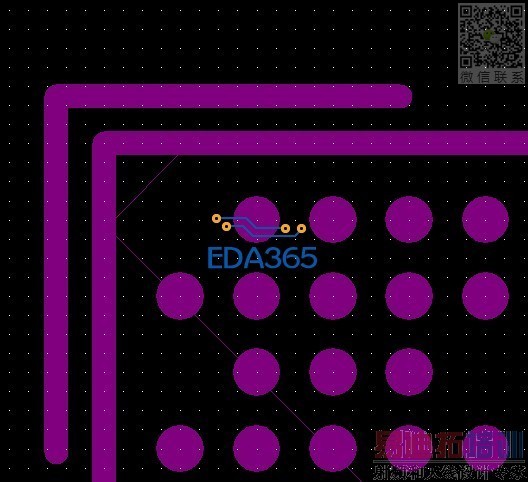

在有一些layout时，部分BGA的引脚没有定义网络，但线拉不出来，会将部分没定义的引脚隐藏掉。如下图顺序1---2---3所示。
如果我现在想要将这种隐藏掉的引脚重新显示，该如何操作？或者说这样的操作是错误的，有没有其他的方法处理这种问题？

隐了就不知道怎么显示出来了

知道了，今天上班来有同事找到方法了。

楼主，我想知道怎么操作的

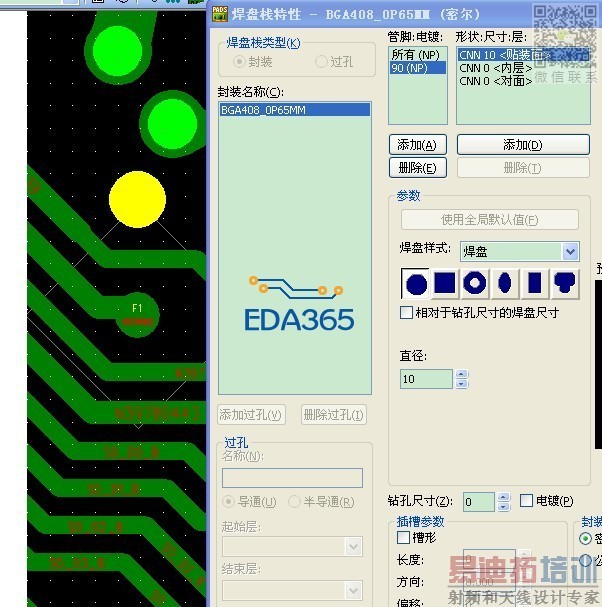

不要选择元件编辑封装，随便选择一个引脚，进入属性里面去，如图所示。
里面有所有（NP)，和90（NP)，这个90脚就是隐藏的管脚，给它的封装大小输入数值，就可以了。

给力
