不一样的LOGO添加法
录入:edatop.com 点击:
在画pcb的时候经常要在PCB上放上自己公司的LOGO,或是自己的个性签名。
目前通用的做法基本都是如下:
1、首先你要把你的图像转成单色的位图(BMP格式),
2、然后用bmp2asc这个小软件,把单色图转换成一根根的细线组成的图案
3、最后再导入到PCB里去。
但是这样做有个问题:
很难控制LOGO的大小!
我们想随时随地的添加LOGO,并且随意控制其大小,是不是要一次次的转换?
********************华丽丽的分割线******************************
正文拉开序幕:
这种方法的精髓就俩字:“字体”
没错,就是把LOGO等图案做成字体,然后在PCB里面选择我们自己设计的字体,然后想怎么改大小就怎么改大小,想怎么变换就怎么变换,是不是很简单啊?
以下开始教程:
1、 首先,你需要有字体设计软件:Font Creator (帮你设计字体,支持图案矢量编辑)
为了方便大家,我在帖子后面会提供有一个简版给大家,由于我们用到的功能很简单,简版就够了。

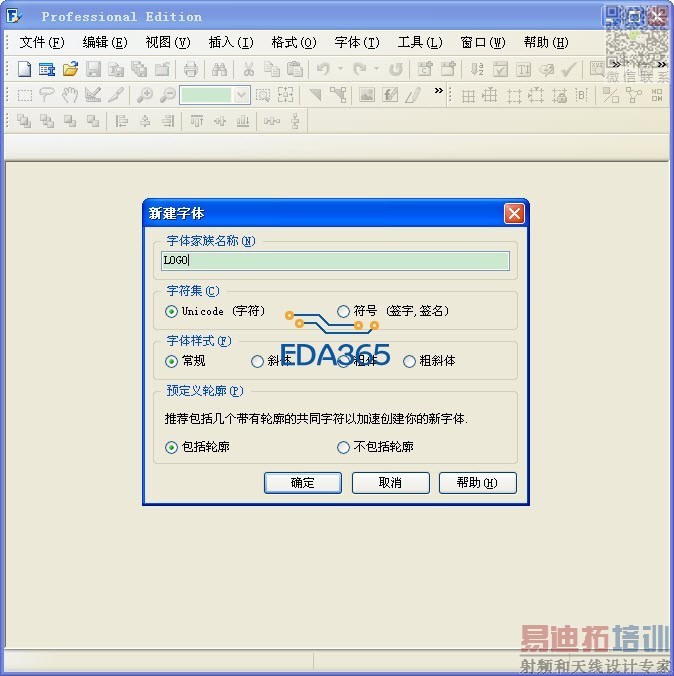

2、打开字体设计软件 Font Creator ,新建一个字体
设置项默认就好了。如下图

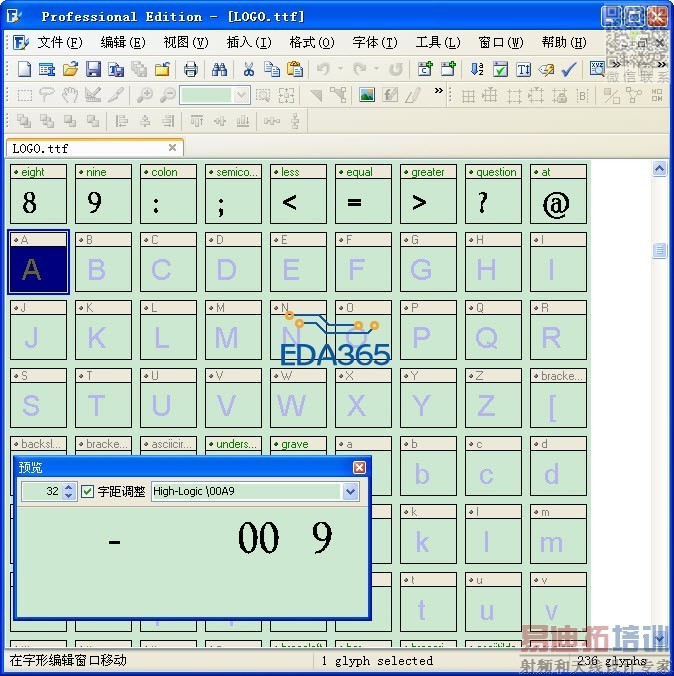

3、新建字体完成后,会出来所有可用按键画面
4、双击你想使用的快捷键,弹出矢量编辑画面

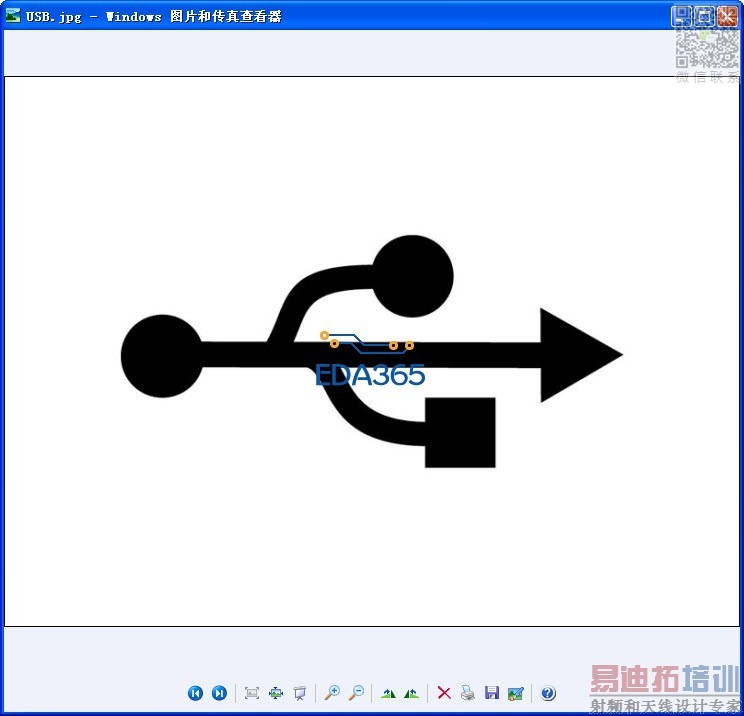

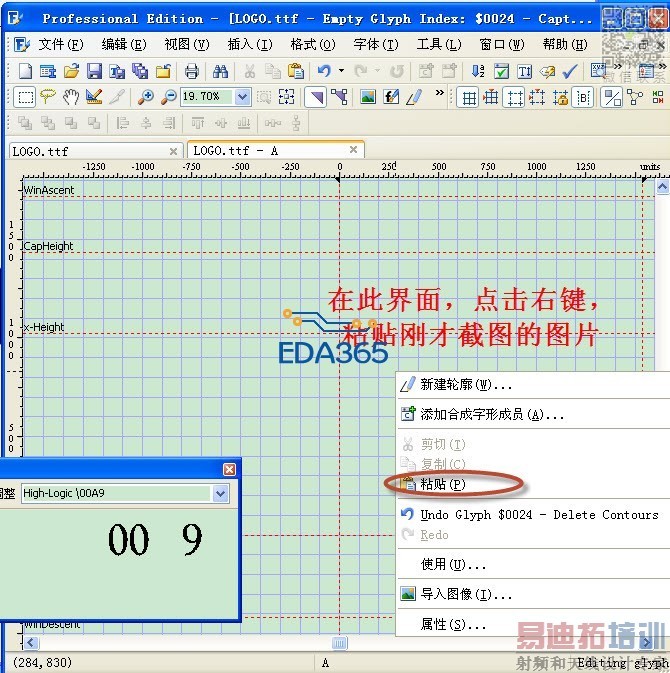

5、在此界面下,你需要找到你的图案去粘贴。我用的是QQ截图,然后右键粘贴。软件会自动转换为单色位图

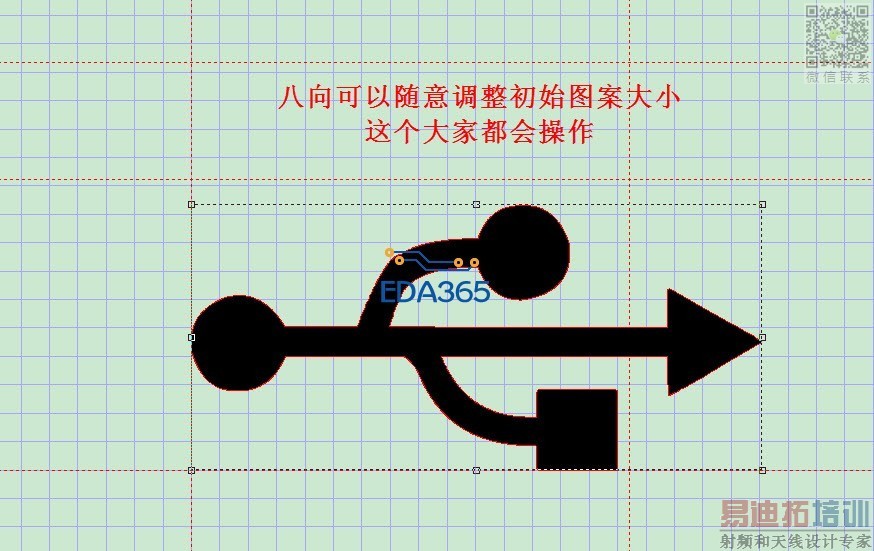

6、粘贴好图案后,还可以随意调整图案初始大小。此步就相当于一个基本字体一样,关系到你在PCB里的LOGO的字体大小骤关系到
7、保存字体。默认格式就好。

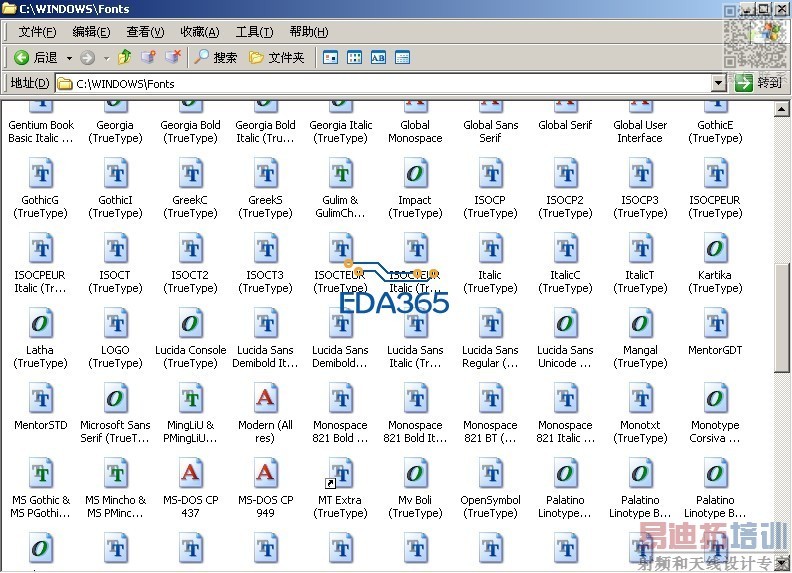

8、将保存的字体文件添加到系统字体里,具体操作是:将刚才的字体文件复制进C:WINDOWSFonts里。
系统会出来进度条显示你字体添加成功。
剩下就是在PCB设计软件里进行操作了。

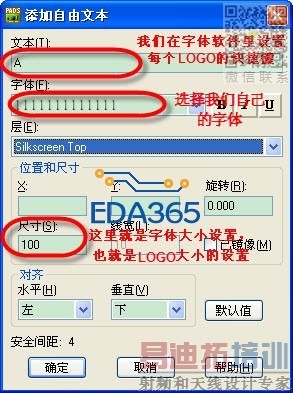

那就简单了,直接添文本TEXT
输入刚才的LOGO对应的快捷键
然后呢?
然后就没有然后了…你们都懂得。
字体该怎么玩咯。
相信大家比我都会玩。
哈哈。
一个字体里你可以设置很多个图案喔,不同的快捷键就是了。重复4-6的步骤就好了。
到此结束了。
愿大家的板子更个性,画的更开心。
FontCreator.rar
字体创建软件
目前通用的做法基本都是如下:
1、首先你要把你的图像转成单色的位图(BMP格式),
2、然后用bmp2asc这个小软件,把单色图转换成一根根的细线组成的图案
3、最后再导入到PCB里去。
但是这样做有个问题:
很难控制LOGO的大小!
我们想随时随地的添加LOGO,并且随意控制其大小,是不是要一次次的转换?
********************华丽丽的分割线******************************
正文拉开序幕:
这种方法的精髓就俩字:“字体”
没错,就是把LOGO等图案做成字体,然后在PCB里面选择我们自己设计的字体,然后想怎么改大小就怎么改大小,想怎么变换就怎么变换,是不是很简单啊?
以下开始教程:
1、 首先,你需要有字体设计软件:Font Creator (帮你设计字体,支持图案矢量编辑)
为了方便大家,我在帖子后面会提供有一个简版给大家,由于我们用到的功能很简单,简版就够了。
2、打开字体设计软件 Font Creator ,新建一个字体
设置项默认就好了。如下图
3、新建字体完成后,会出来所有可用按键画面
4、双击你想使用的快捷键,弹出矢量编辑画面
5、在此界面下,你需要找到你的图案去粘贴。我用的是QQ截图,然后右键粘贴。软件会自动转换为单色位图
6、粘贴好图案后,还可以随意调整图案初始大小。此步就相当于一个基本字体一样,关系到你在PCB里的LOGO的字体大小骤关系到
7、保存字体。默认格式就好。
8、将保存的字体文件添加到系统字体里,具体操作是:将刚才的字体文件复制进C:WINDOWSFonts里。
系统会出来进度条显示你字体添加成功。
剩下就是在PCB设计软件里进行操作了。
那就简单了,直接添文本TEXT
输入刚才的LOGO对应的快捷键
然后呢?
然后就没有然后了…你们都懂得。
字体该怎么玩咯。
相信大家比我都会玩。
哈哈。
一个字体里你可以设置很多个图案喔,不同的快捷键就是了。重复4-6的步骤就好了。
到此结束了。
愿大家的板子更个性,画的更开心。
FontCreator.rar
字体创建软件
试试先再说!
感謝樓主分享
好东西
是不是喔,我下载的时候怎么把电脑都跑死了。

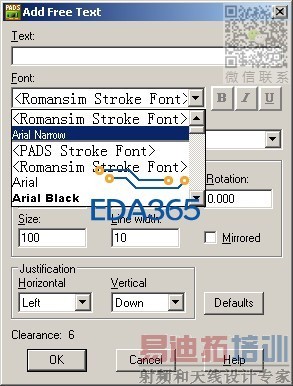

老师,我新的字体,在PADS里面不能选择,已添加到系统盘字体文件夹,重启过电脑。E:照片字体文件夹.jpgE:照片不能选择字体.jpg不能选择字体意思是指找不到指定的字体选项。有空帮我分析下没?
同样是找不到字体
如图,字体命名为LOGO英文字母。我这边在另一台机上测试如图,字体的名称不显示(显示空白),但是可以选择。
我把字体名字命名为数字可以正常显示。
谢谢老师指点,已经成功试验。
必须顶起啊这个
设计好图形后,请问在哪里设置快捷键呢?
很好,谢谢分享!
设计字体的时候不是有选快捷键吗?比如A、B、C、D等……
在layout里选择字体,输入设置的快捷键就有啊
在PCB里怎么找不到自己的字体
