帮看看生产的CAM文件的问题

录入:edatop.com    点击:
帮看看生产的CAM文件的问题:

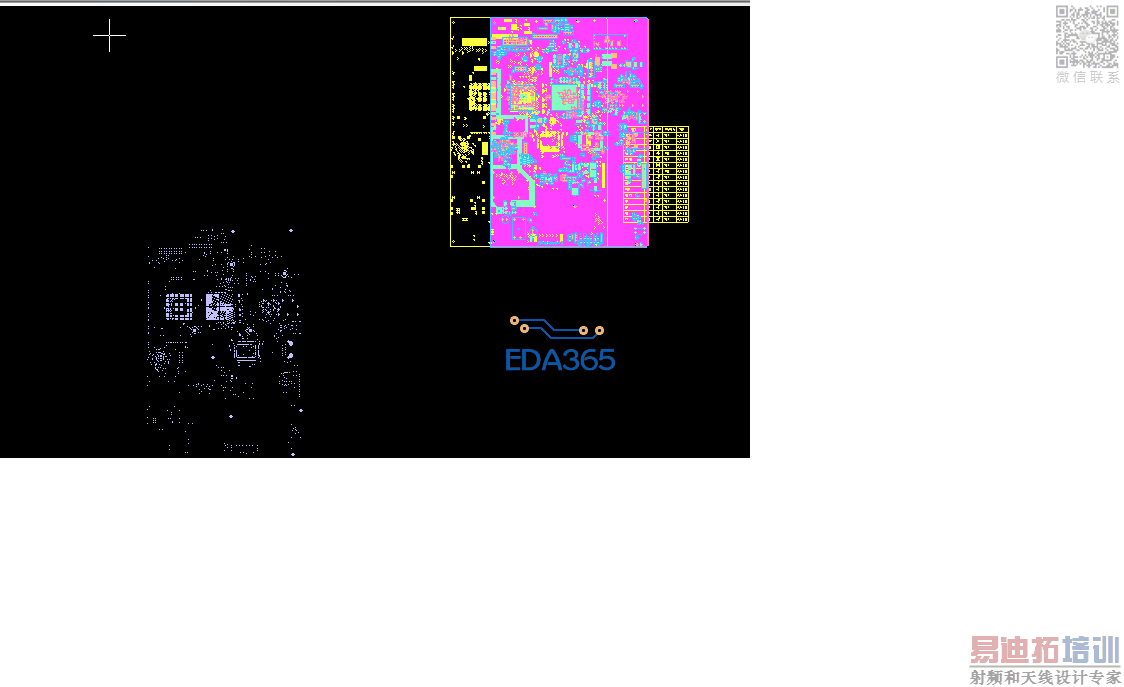

我把1-12层的option里的justification都改成了centered,看起来 钻孔和1-12层位置不太对,是不是应该把1-12层justification都改成offset ,并且OFFSET都该为和NC DRILL一样为1000,1000?

可以,我的都設一樣!

是不是应该是这样的:

你的Drill Drawing也可以設一樣的!

那是不是第二张图片没问题了?

设置的offset,然后就在一起了。可以把你的PCB发上来大家看下,设计机密可以删掉一些线
