初用PADS，导入网络表后，做的封装直插件出问题了，有时间进来看下图.

录入：edatop.com 点击：

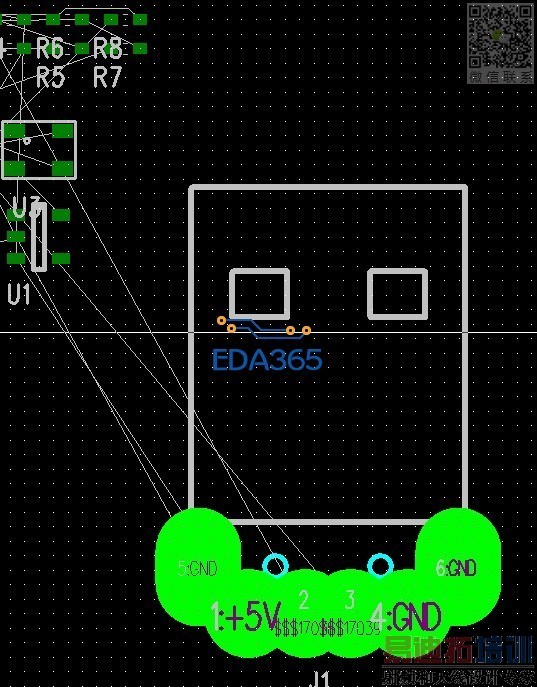

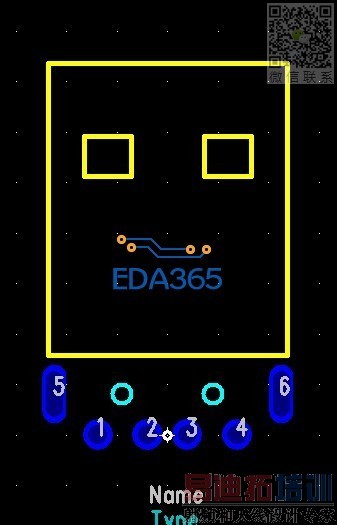

图片是封装和导入网络后的对比截图

你可以下载他的文件试试.

应该还是封装做的有问题，你导入网表后看下是哪层的焊盘尺寸那么大，到库里面编辑修改下。

放了个MISC库的DIP8封装，结果是一样的，哪里设置出错？

上传文件解决更快.

thank u
之前看到，没注意这个选项，不同软件差异还是不小的

是你改过了, 不是软件问题.

额也不知道什么时候改的了，记不起来

解決了嗎?
因為看起來和這個選項是無關的，drill oversize 指的是鑽孔加大多少，而且只是螢幕顯示，drill drawing 也不會真的加
這個看起來是內層的隔離PAD，

是的, 謝謝
沒想到會加到這麼大呵
我通常會加 3, 因為做單面板，怕焊墊太弱

已解决啦！
因为第一次用PADS，有的地方设置还不是很清楚
