如何批量更改PCB上元件位号和值的文字大小?

录入:edatop.com    点击:
pads如何批量更改pcb上元件位号和值的文字大小?



hzs2387

通过过滤器选上所有的字母,然后就可以修改了

1、右键-> select documentation然后crl+A 全选,所有的位号就选中了;
2、按下alt+enter 或者选择 edit -> properties ,进入属性编辑窗口;
3、在size 和 line width 处填入你想要的数值即可。如果你的单位是默认的mil,
则该处默认值分别是 100,10 ,你可以改为60, 6 或者70, 7 ,做出来都是很清楚的。

学习了,多谢大家

好像PADS2005,无这个-----1、右键-> select documentation

我也问过这个问题呢。原来这样解决。试试。

是这样的,谢谢

这个好像不行,我是用PADS 2007

哪位知道2007是怎样全选的吗

学习了

3楼的方法貌似会选择到其它的东西,正确的做法是:
1:Ctrl+Alt+F——Nothing——Labels,关闭筛选框,回到设计界面
2:然后crl+A 全选,所有的位号就选中了

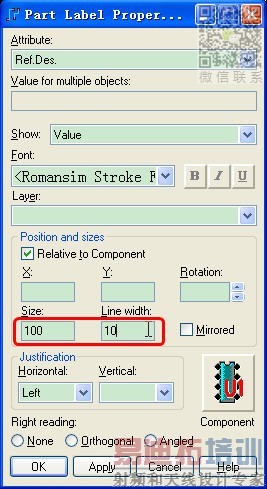

3、按下alt+enter 或者右键选择 edit -> properties ,进入属性编辑窗口;
在size 和 line width 处填入你想要的数值即可。如果你的单位是默认的mil,
则该处默认值分别是 100,10 ,你可以改为60, 6 或者70, 7 ,做出来都是很清楚的。

说的对 我把位号删除了 怎么又让他显示出来呢

选中元器件,右键 add new label 确定就可以添加, 回复13楼,给正在困惑的人看看。

可以自己写脚本文件
