走线完成铺的地平面有尖角，要不要处理掉？

录入：edatop.com 点击：

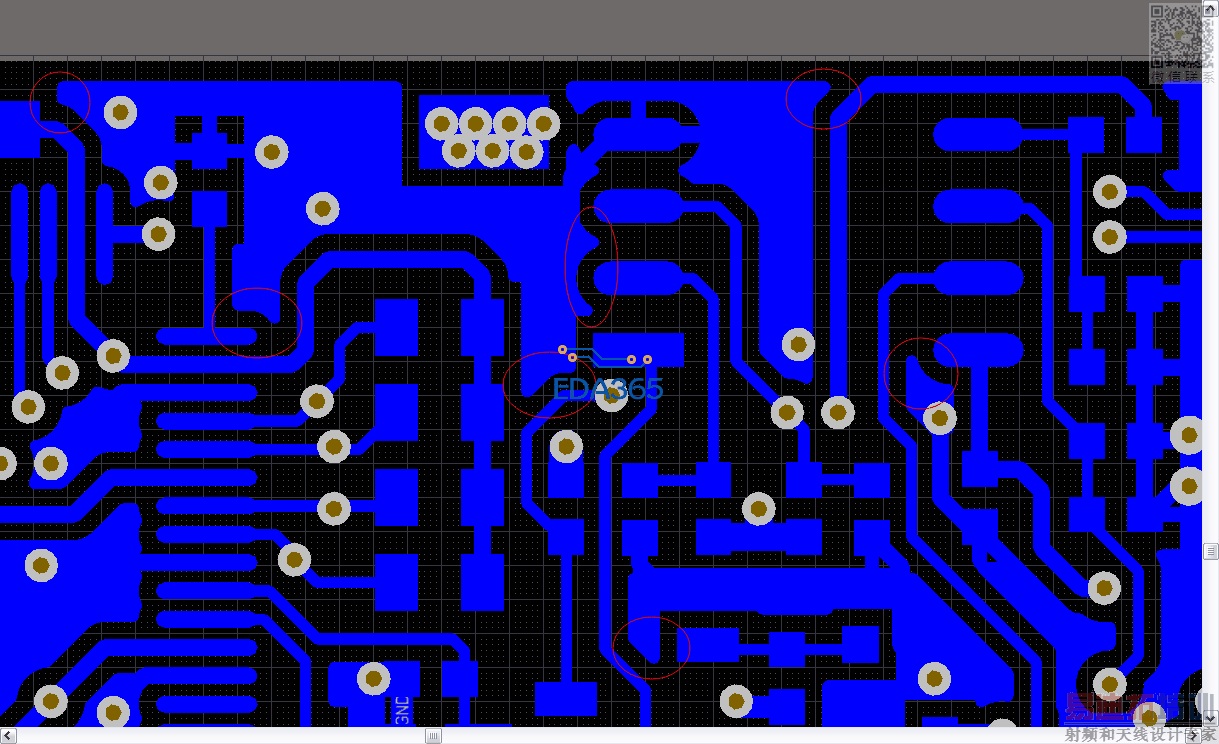

如下图的样子，铺的地不可避免的产生一些小尖角，这种尖角需要不需要处理成钝角，如不处理，有什么不好的影响？

怎么都没有人指点呢？是这个问题太弱智了吗？

削掉。可惜PADS不行。当然去了最好。

谢谢。有时间就削掉处理。不过能讲述一下理由最好了，现在是知其然不知其所以然。

没关系的．

看你铺铜周围是什么信号,如果是10G的,肯定要削掉做圆弧处理,而且air spacing至少3倍线宽.
如果是1G的,还是要避免大锐角,一般这类锐角都是用设置小禁布区来削掉的,或者你手动画copper,而不要用自动plane area.你的表层有铺铜的必要吗?

我觉得要消掉。

谢谢你这么用心的回复！
我的板子多数是双面板，所以表层都会进行铺铜，铺铜与走线之间一般是2倍线宽的间距，信号线是几十M的速度。

谢谢。

你把灌铜的线弄宽一点就可以了

谢谢。试了一下，线宽一点这个尖角就没这么明显了，稍显圆润些。

一般情况下可以不用理会。
