PCB不能切换层的问题
录入：edatop.com 点击：
在pads pcb文件里面，（文件是2层板），不能在顶层和底层之间切换，只能显示顶层的焊盘，不能显示底层的焊盘，是什么原因？指点一教多谢！

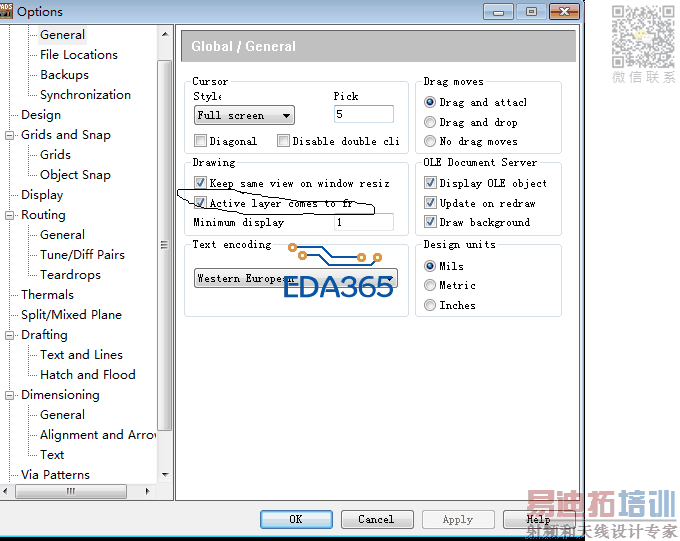

修改下这里
标注下
搞定了，多谢啦！
输入D就行了
