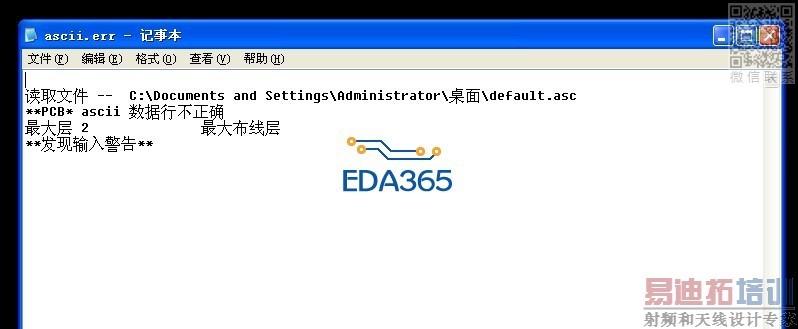

刚刚学习pads，导入asc文件到layout中出现这个，.
录入：edatop.com 点击：
这个是什么意思啊，我完全不懂啊。大神救救
打开最大层
对2楼的补充说明：你这个文件时最大层的层设置下完成的，需要你在导入asc文件前，在层设置中需要选中最大层
默认的PCB只有两层，你进设置里面，修改一下你的PCB所需要的最大板层就OK了。
