如何做到这样的露铜效果

录入：edatop.com 点击：

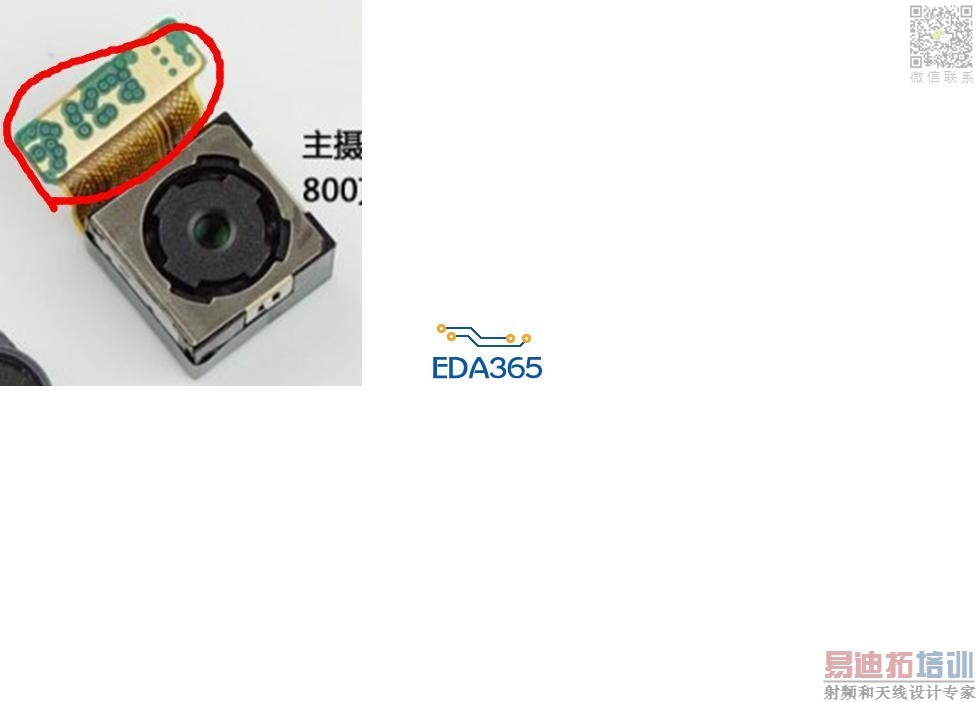

pads Layout里面如何设置才能做出这样的露铜效果，就是GND网络铜露出来，其他网络的孔就不露，如图

请各位大虾指点

用铜挖空区域挖个圆形的孔洞这个不是难事情吧

像这种效果不是简单的挖禁布区域就可以了吧？

在顶层和阻焊顶层画灌铜框

说对了，不过这两个Copper Pour都要指定为 “GND”！否则在阻焊层它没法避让 “GND” 以外的网络。不过这样DRC时会出现错误，你可以不用理会。

这种方法好像不行。

fds
