OrCAD导入PADS9.4.1 Layout时出错：Not valid pin name for part type

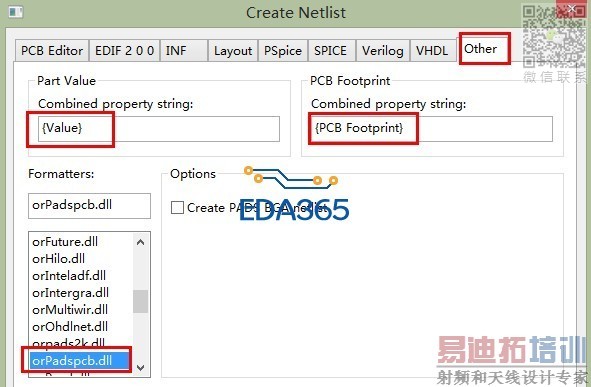

Orcad16.6上弄好了原理图，导入网络表，导出设置如下：

但asc网络表导入到pads9.4.1 Layout时，出现以下错误：
*Not valid pin name for part type J14.7
J1.198 R51.1 R52.1 R54.2 J14.4 J14.5 J14.6 J14.7
*Not valid pin name for part type J14.8
J14.8 U6.1 J15.4 J15.5 J15.6 J15.7 J15.8 J16.4
*Not valid pin name for part type J16.7
J16.5 J16.6 J16.7 J16.8 J13.4 J13.5 J13.6 J13.7
*Not valid pin name for part type J13.8
J13.8 M2.5 M1.5 M1.6 J17.5 J17.6 J17.7 J17.8
出现以上错误的元件，对应的引脚大部分都没有信号，但并不是全部，比如：J1.198虽然也有提示有错误，但pcb上的信号是正常的。
我怀疑是OrCAD16.6输出的网络表有问题，或者PADS不识别该版本输出的网络表。
请帮忙解决一下。谢谢。

解决了，分享一下：
从网上查到的更改元件封装属性的方法行不通，我的方法如下：
1.拷贝没有出现错误的原理图封装替换出现错误的封装，例如：R51提示有错误，R10没有错误，那就删除R51原有的原理图封装，拷贝R10的封装过去。
2.如果没有可以拷贝的封装，就自己画一个全新的原理图封装！
也有可能是原理图中部分封装是直接从其他原理图中拷贝过来的，所以出现问题。
