关于PADS 的问题 求助
录入:edatop.com 点击:
向大家请教关于pads的问题,我用PADS logic画完原理图后,导入到pcb layout 中,但有些pcb 封装没有导入到 PADS layout 中,哪些没导入的器件大部分都是我自己封装的元器件,但我已经把元器PCB Decals件添加到part Type 中了。

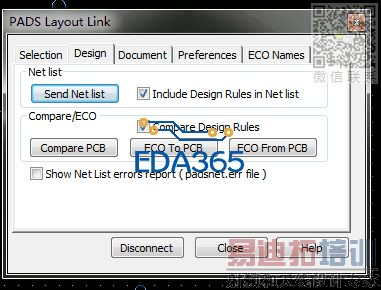

直接將那些零件用 ECO , Add component 叫出來,再 Send net list
不可以 我网络表到给你看看
正常不应该出现这种情况.
这些是由于由封装版本低引起,可以将有问题的元件调出来,进入到编辑界面,另存一个类型名,再在原理图中指定逻辑元件封装类型,导一下试试吧,
我试试看
将你的原理图,PCB,库发上来,五分钟内即可找到真实的原因和对策。
