如何在PCB中画50欧姆RF走线

录入:edatop.com    点击:
如何在pcb中画50欧姆RF走线走线怎么设置? 问题有点弱智,还望大家指教!

一般RF都走线在表层,用隔层参考即可。

还是不太明白 不过谢谢回复

附件给出了Hyperlynx的入门指南,利用hyperlynx进行阻抗计算,得出相关参数。
HyperLynx 入门指南.pdf

通过阻抗计算软件算出50欧姆阻抗线宽,如果觉得线宽细了,可以改用隔层参考,算一个隔层参考的阻抗线宽出来。

学习中,带一头雾水

以六层板为例:你RF线走在第6层50R阻抗线用13MIL宽,走完后把第5层50R走线下面挖空就可以了。也就是楼上说的隔层参考了。

谢谢大家指点 继续努力中....................

李泽尚 发表于 2013-2-25 08:41

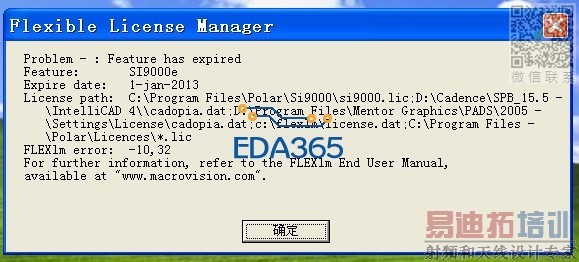

我用的是SI8000,目前还没说license过期,你自己尝试下在网上找找吧。

谢谢了,搞定了。下载一个license就可以了。

谢谢了,学习中

学习了。

可以参考附件的办法来实现双面板的计算,多层板实现比较容易
Microsoft Word - 双面板制作WIFI_RF阻抗走线办法.pdf[/url]

最好的办法是根据板材找PCB加工厂要参数
