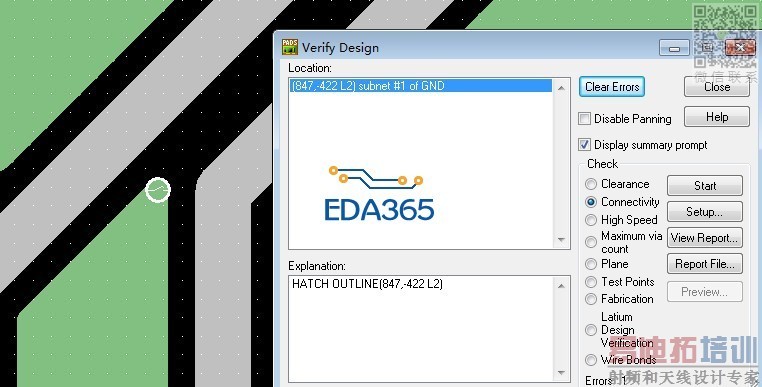

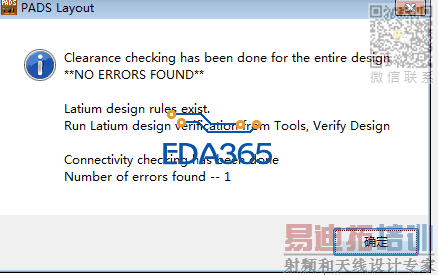

铺铜后检查没有错误，导出GERBER时提示连接错误
录入：edatop.com 点击：
求指导。
解决了。原来是因为在layer2里走线，但是layer definition里设置成Split/Mixed了。改成No plane就OK了。
