求助,PCB检查,这么多错误,都是什么意思啊?

录入:edatop.com    点击:

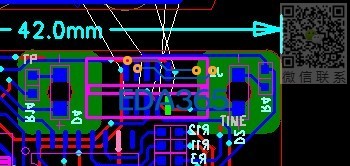

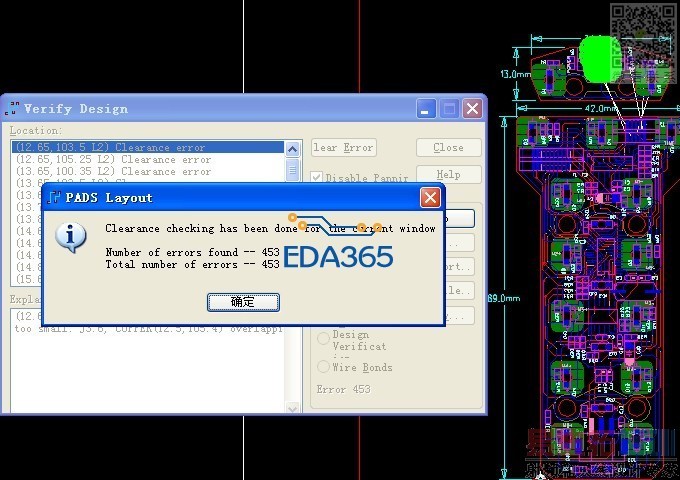

请教各位, 附件里的pcb那么多错误,都是什么意思啊?
应该怎么设置,怎么画才规范呢?

是你铺的铜没分配属性!

还有一些安全间距没达到

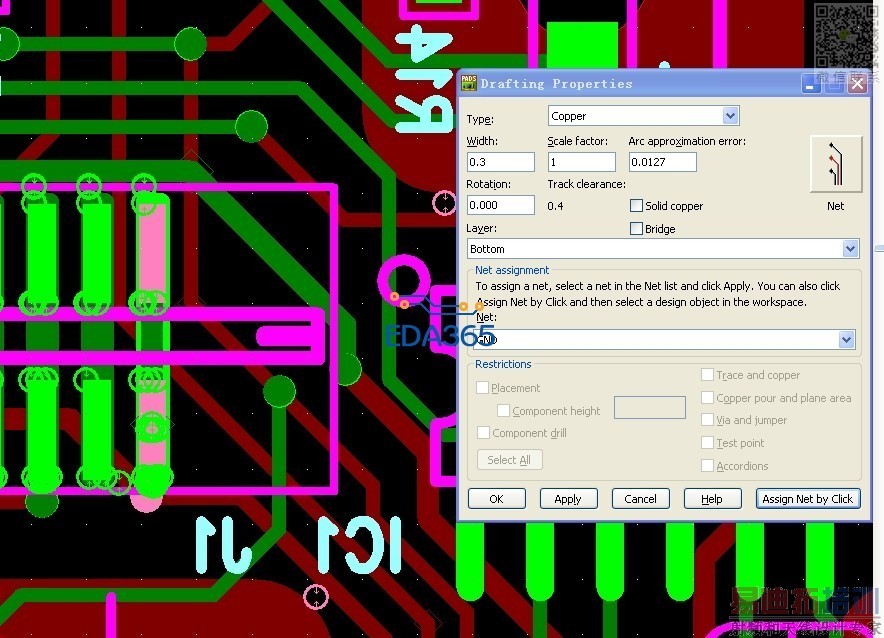

你铺的铜皮应该每个都分配网络属性的!

直接连不就行了,还铺什么铜啊

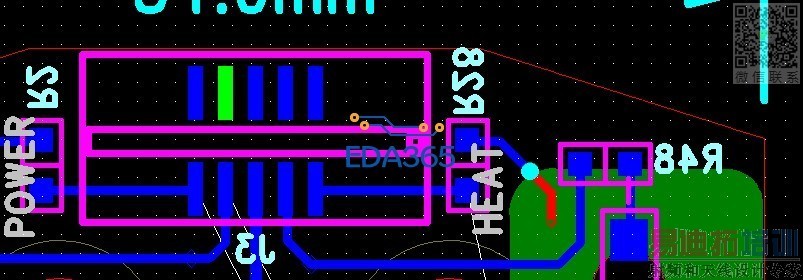

那你两个座子都没分配网络,你连上线当然要出错了,


o多谢了
