安装PADS9.5,PADS9.5与PADS9.1共存,修复OrCAD Capture找不到cdn_sfl401as.dll
录入:edatop.com 点击:
pads9.5精简版下载地址:
http://pan.baidu.com/share/link?shareid=104376&uk=3137829055

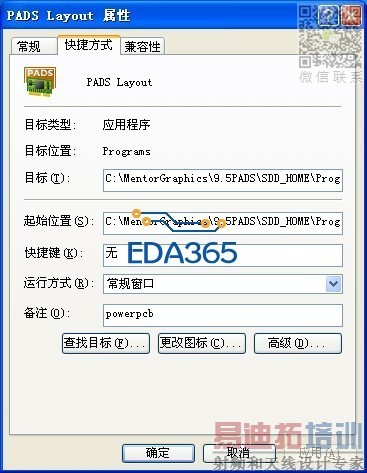

安装是全自动的,默认安装在C盘(安装过程出现问题,论坛能搜索到处理方法)。
license路径:c:flexlmLicense.dat;

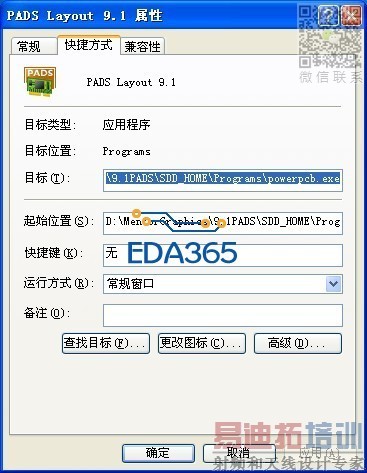

我电脑上的PADS9.1是之前安装的,安装在D盘。
license路径:D:mentorGraphics9.1PADSLICENSE.TXT
9.5安装完成后,两个版本都能打开,cadence组件运行正常。到第二天开机后发现Orcad、pcb editer、PADS9.1无法打开提示缺少*.dll文件,第一反应是重新注册系统所有dll文件,注册后无效。在网上搜索到相关解决方法。
http://www.cnblogs.com/emouse/archive/2012/03/23/2413933.html

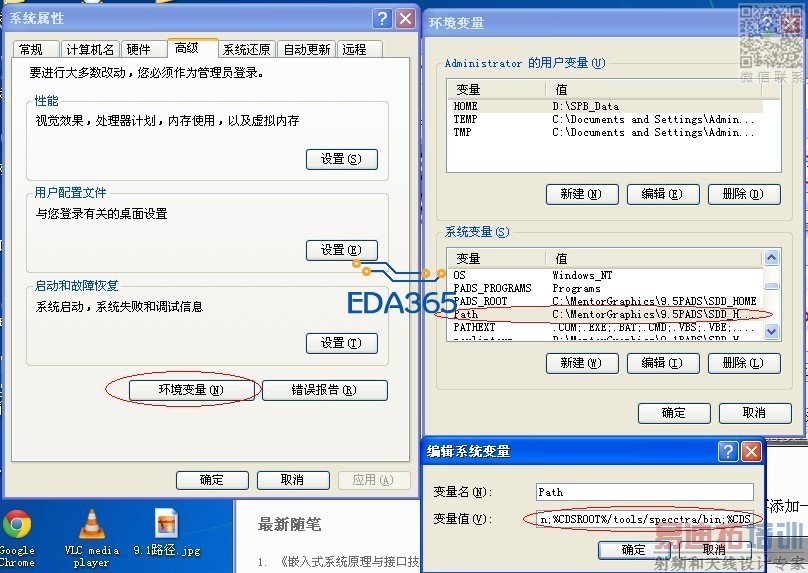

。在系统变量中的Path变量的变量值中添加如下代码:“%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;”
CDSROOT变量已经存在了,我这就不用添加了。
这样,orcad和PCB editer就可以正常使用了。
再来打开PADS9.1 LAYOUT发现sddflowid.dll 缺少无法启动,再回到Path变量下更改变量值,添加9.1目录下的“sddflowid.dll”路径“D:MentorGraphics9.1PADSSDD_ADDINS3D_PCB_Viewerwin32bin;D:MentorGraphics9.1PADSSDD_HOMEcommonwin32lib;”。
到目前为止我的Path变量值内容如下:
“C:MentorGraphics9.5PADSSDD_HOMEcommonwin32bin;C:MentorGraphics9.5PADSSDD_HOMEcommonwin32lib;%MGC_HOME%bin;%MGC_HOME%lib;%SystemRoot%system32;%SystemRoot%;%SystemRoot%System32Wbem;%SYSTEMROOT%System32WindowsPowerShellv1.0;C:Program FilesCommon FilesThunder NetworkKanKanCodecs;%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;D:MentorGraphics9.1PADSSDD_ADDINS3D_PCB_Viewerwin32bin;D:MentorGraphics9.1PADSSDD_HOMEcommonwin32lib;”
这样,PADS9.1就能打开了,但是发现缺少license,只能是demo模式运行。

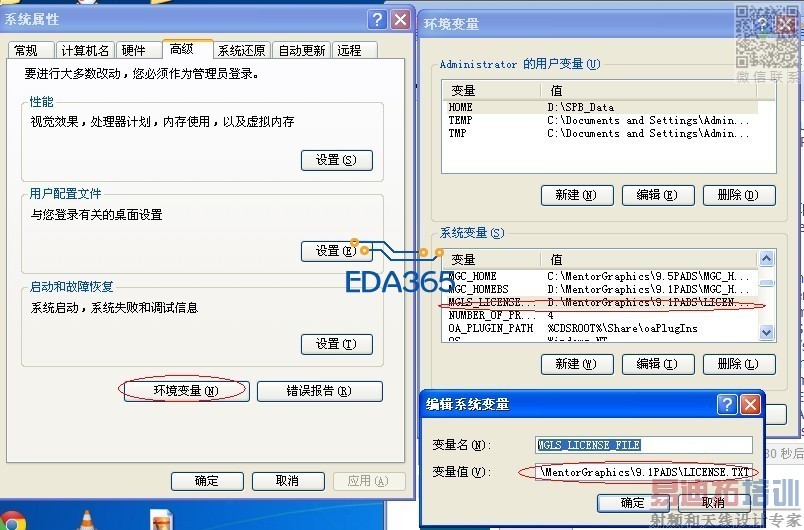

此时,重新修改打开环境变量窗口,找到变量“MGLS_LICENSE_FILE”,在变量值一栏只看到“c:flexlmLicense.dat”,在其后添加PADS9.1原有license的路径,我的是“D:MentorGraphics9.1PADSLICENSE.TXT”,打开PADS9.1 layout,大约需要2分钟那样时间,于是删掉“c:flexlmLicense.dat”只留下“D:MentorGraphics9.1PADSLICENSE.TXT”。
。
此时两个版本PADS9.1和PADS9.5都能打开,也就是说PADS9.1和PADS9.5的license是可以共用的。
http://pan.baidu.com/share/link?shareid=104376&uk=3137829055
安装是全自动的,默认安装在C盘(安装过程出现问题,论坛能搜索到处理方法)。
license路径:c:flexlmLicense.dat;
我电脑上的PADS9.1是之前安装的,安装在D盘。
license路径:D:mentorGraphics9.1PADSLICENSE.TXT
9.5安装完成后,两个版本都能打开,cadence组件运行正常。到第二天开机后发现Orcad、pcb editer、PADS9.1无法打开提示缺少*.dll文件,第一反应是重新注册系统所有dll文件,注册后无效。在网上搜索到相关解决方法。
http://www.cnblogs.com/emouse/archive/2012/03/23/2413933.html
。在系统变量中的Path变量的变量值中添加如下代码:“%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;”
CDSROOT变量已经存在了,我这就不用添加了。
这样,orcad和PCB editer就可以正常使用了。
再来打开PADS9.1 LAYOUT发现sddflowid.dll 缺少无法启动,再回到Path变量下更改变量值,添加9.1目录下的“sddflowid.dll”路径“D:MentorGraphics9.1PADSSDD_ADDINS3D_PCB_Viewerwin32bin;D:MentorGraphics9.1PADSSDD_HOMEcommonwin32lib;”。
到目前为止我的Path变量值内容如下:
“C:MentorGraphics9.5PADSSDD_HOMEcommonwin32bin;C:MentorGraphics9.5PADSSDD_HOMEcommonwin32lib;%MGC_HOME%bin;%MGC_HOME%lib;%SystemRoot%system32;%SystemRoot%;%SystemRoot%System32Wbem;%SYSTEMROOT%System32WindowsPowerShellv1.0;C:Program FilesCommon FilesThunder NetworkKanKanCodecs;%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;D:MentorGraphics9.1PADSSDD_ADDINS3D_PCB_Viewerwin32bin;D:MentorGraphics9.1PADSSDD_HOMEcommonwin32lib;”
这样,PADS9.1就能打开了,但是发现缺少license,只能是demo模式运行。
此时,重新修改打开环境变量窗口,找到变量“MGLS_LICENSE_FILE”,在变量值一栏只看到“c:flexlmLicense.dat”,在其后添加PADS9.1原有license的路径,我的是“D:MentorGraphics9.1PADSLICENSE.TXT”,打开PADS9.1 layout,大约需要2分钟那样时间,于是删掉“c:flexlmLicense.dat”只留下“D:MentorGraphics9.1PADSLICENSE.TXT”。
。
此时两个版本PADS9.1和PADS9.5都能打开,也就是说PADS9.1和PADS9.5的license是可以共用的。
赞一个,对新人来说值得借鉴!
好资料
哇,好详细,试试去
楼主说的很仔细,赞一个。
楼主说的很仔细,赞一个。
谢谢分享
