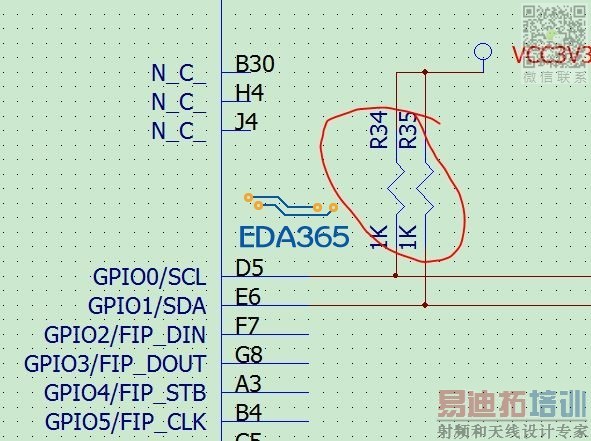

PADS 原理图 器件线条感觉太细了,怎么调粗?

录入:edatop.com    点击:
如题

要不就进元件封装改变线宽 要不就TOOLS-OPTIONS-LINE WIDTHS-DECAL 里面的宽度可以改的

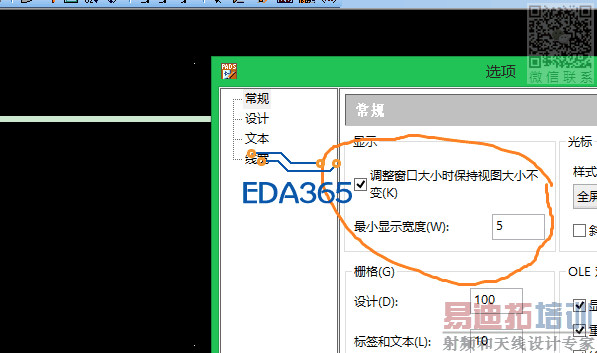

知道了,是最小显示宽度太大了,显示不出来变化
