同一张原理图两个芯片用网络标号连接报错怎么解决？
录入：edatop.com 点击：
同一张原理图两个芯片之间用网络标号连接报错,而用线直接连接就不会出错,这是为什么？图1是用网络标号连接，图2是显示错误
"Dangling Connections without a Net Name"
"Dangling Connections without a Net Name"

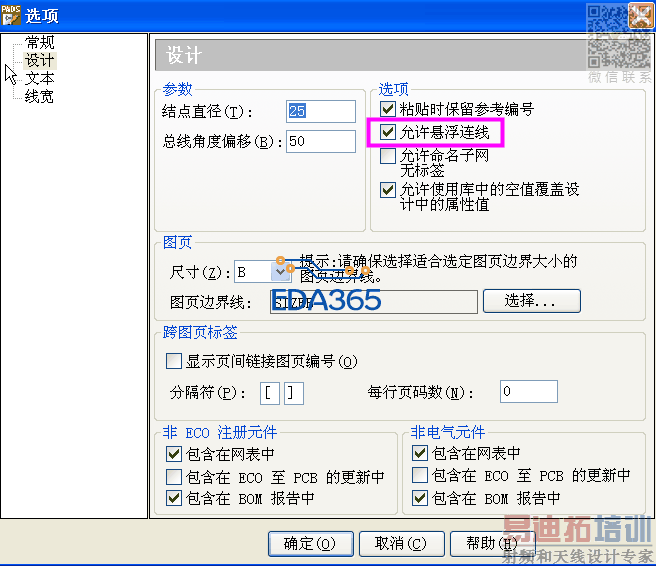

这个有设置，允许有浮接，但就是生成网络表，同时也会生成一个.ERR文件，打开.ERR文件中就会有这个错误指示，求解中？
还有一个问题想问一个Jimmy老师，就是某个芯片某个管脚没有用到，但是我在原理图上拉出一条线（没有与其它器件连接），并标上网络标号，导入PCB，在PCB上看这个管脚可以看到这个网络标号（虽然不与其它器件没有连接），怎么实现？按我的想法去做，导入PCB后这个管脚根本就没有网络标号......
