68HC908JB8单片机及其在USB外设系统中的应用

录入:edatop.com    点击:

主要参数及引脚功能

MC68HC908JB8是采用HCMOS工艺技术生产的高性能单片机芯片,具有片内256BRAM和8KB的Flash ROM结构,16位双通道TIM模块(每一通道配有输入捕捉、输出比较和PWM工作模式),以及兼容USB1.1协议低速通信功能。

JB8 的性能

68HC908JB8是一种高性能M68HC08结构,它和M6805、M146805及M68HC05族代码兼容,3MHz内部总线频率,256B的 RAM和8129字节的Flash存储器,且在片内可编程。最多可达37个一般3.3V的I/O口。其中包括:

因封装不同有13或10个共享I/O脚

    ·因封装不同有24、22、8、或2个专用I/O脚

    ·端口A有8个键盘中断

    ·6个10mA的驱动LED脚

    ·2个25mA红外LED脚

    ·2个在USB模块禁止情况下,对于PS/2连接有10mA的高电流驱动脚

16位双通道TIM兼容USB1.1协议的低速器件,其中数据传输速率为1.5Mbps,内置3.3V的电压调节器。Endpoint0 有8字节的发射缓冲器和8字节的接收缓冲器;Endpoint1 有8字节的发射缓冲器;Endpoint2有8字节的发射缓冲器及8字节接收缓冲器。

系统保护特征包括可选COP复位、可选LVI复位、非法代码复位及非法地址复位。

低功耗设计有完全静态STOP模式和WAIT模式,内部连接上拉电阻的主复位脚,以及上电复位和外部异步中断( IRQ)。

引脚功能

JB8单片机有44脚(QFP封装)、42脚(SDIP封装)、28脚(PDIP/SOIC封装)及20脚(PDIP/SOIC封装),现以44引脚芯片(如图1)为例,说明各脚的功能。

 VDD和VSS分别为电源和地引脚,VREG为3.3V输出,其主要用于USB数据驱动的电压调制,OSC1、OSC2为时钟引脚,RST外部复位引脚, RST是双向的,该引脚包含一个对VDD的上拉电阻;IRQ:外部异步中断引脚,它也可编程进入监控模式,该引脚包含一个对VDD的上拉电阻; PTE4/D-也可编程对IRQ1中断进行触发,也可编程为USB D-引脚;PTA7/KBA7~PTA0/KBA0:双向I/O引脚,可编程作为外部键盘中断引脚;PTB7~PTB0:双向I/O引脚; PTC7~PTC0:双向I/O引脚;PTD7~PTD0:双向I/O引脚;引脚E是5位具有特殊功能的引脚,其中PTE4/D-、PTE3/D+同 USB数据总线D-、D+共享,其他3个引脚同定时器模快连接。当USB模块禁止时,PTE4,PTE3成为驱动电流10mA的引脚,且包含5KΩ的上拉电阻;当USB 模快使能时,PTE4/D-和PTE3/D+成为USB的D-和D+。PTE2/TCH1、PTE1/TCH0、PTE0/TCLK为共享引脚。

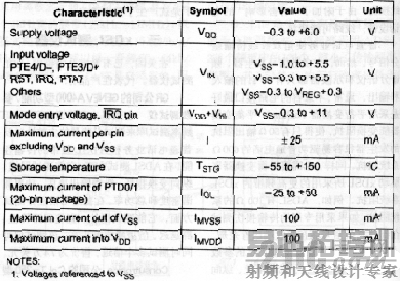

表1 68HC908JB8性能指标

MC68HC908JB8内部包含保护电路,但在使用时应尽量使电压低于表1中所给的最大值,即VSS ≤VIN或 VOUT≤ VREG。当芯片工作时,不用的引脚要连接到适当的VSS 或VREG上。

[p]

USB模块

JB8是根据USB1.1协议而设计的低速USB芯片,它支持控制及中断数据两种类型传输,Endpoint0可作为发射/接收控制端点;Endpoint1作为中断发射端点;Endpoint2可作为发射/接收端点。

USB模块功能

模块功能包括和USB1.1协议兼容,1.5Mbps 的数据速率,3.3V 电压调制;其中Endpoint0有8字节发射缓冲器和8字节接收缓冲器,Endpoint1有8字节发射缓冲器,Endpoint2有8字节发射缓冲器和8字节接收缓冲器。USB数据传输控制逻辑包括控制端点Endpoint0及中断端点Endpoint1和Endpoint2;数据包的产生及译码; CRC校验码的产生及校验;NRZI码的编码/译码以及在在传输中遇到连续6个1时的位插入;USB 复位有内部MCU产生的复位以及CPU中断请求产生的复位。通过远程唤醒支持suspend 和resume操作。USB产生的中断有传输中断驱动、Resume 中断、数据包EOP中断以及USB复位。

功能描述

USB模块主要管理芯片和主机之间的通信,该功能块可以分为三部分:双功能的收发器;USB控制逻辑单元;端点寄存器(如图2)。

USB协议

JB8MCU中的USB模块支持控制传输和中断传输两种类型。每一USB处理事项都是由一系列的数据包组成,每一数据包的类型如图3所示。 Token数据包由主机产生并由USB芯片译码,数据和握手信号包由USB芯片产生和译码产生。

SYNC是用来同步的,是数据包的前缀;PID和PID紧跟在SYNC后面来决定总线的方向和类型;ADDR是用来选某一特定的USB芯片,该值和芯片内寄存器UADDR低7位比较来决定传输的目标器件;ENDP是用来确定USB芯片中某一endpoint的,该JB8芯片取0~2值;CRC是用来校验地址和数据流的,对于信令包是5位,对于数据包是16位。

低速芯片

低速芯片IB8的配置即在D脚与VREG(3.3V)之间有一1.5KΩ的上拉电阻。对于低速传输,发射EOP脉宽必须在1.25μs~1.50μs之间,接收时SE0为670ns,且有一个J态转换作为有效的EOP,SE0大于2.5μs时则自动认为为复位。其外围连接如图4所示。

JB8的应用前景

JB8是Motorola推出的具有USB模块系列产品之一,它与以前推出的05系列完全兼容的基础上,又增加了许多功能,特别是他提供了USB接口,同USB1.1协议兼容,且是低速(1.5MIPS)芯片。USB作为一种通用串行总线在1995年开始研究,因为它的通用性引起了广泛的关注,JB8正是顺应这一潮流而设计的 MCU。它可设计开发支持热插拔,标准的计算机USB外设。现在Motorola公司已经开发出USB的写字笔、键盘、鼠标、游戏杆等。
