大容量NANDFlash在多媒体手机中的应用

1  引言

随着手机市场竞争的日趋激烈，多媒体手机逐渐成为市场的宠儿。因为有大量的多媒体数据，因此大容量存储是多媒体手机所要解决的首要问题。

NOR和NAND是现在市场上两种主要的非易失闪存技术。NOR的特点是芯片内执行（XIP,eXecuteInPlace），这样应用程序可以直接在flash闪存内运行，不必再把代码读到系统RAM中。NOR的传输效率很高，在1~4MB的小容量时具有很高的成本效益，但是很低的写入和擦除速度大大影响了它的性能。NAND结构能提供极高的单元密度，可以达到高存储密度，并且写入和擦除的速度也很快，是大数据量存储的最佳选择。在选择存储方案的时候，设计师必须综合考虑以下因素：

（1）NOR的读速度比NAND稍快一些。

（2）NAND的写入速度比NOR快很多。

（3）NAND的4ms擦除速度远比NOR的5s快。

（4）大多数写入操作需要先进行擦除操作。

（5）NAND的擦除单元更小，相应的擦除电路更少。

（6）NAND闪存中每个块的最大擦写次数是一百万次，而NOR的擦写次数是十万次。

此外，NAND的使用比NOR的使用复杂的多。在NOR器件上运行代码不需要任何的软件支持，在NAND器件上进行同样操作时，通常需要驱动程序，也就是内存技术驱动程序（MTD），NAND和NOR器件在进行写入和擦除操作时都需要MTD.

使用NOR器件时所需要的MTD要相对少一些，许多厂商都提供用于NOR器件的更高级软件，这其中包括M-SySTem的TrueFFS驱动，该驱动被WindRiverSystem、Microsoft、QNXSoftwareSystem、Symbian和Intel等厂商所采用。

2  TC58DDM82A1XBJ5在多媒体手机中的应用

在多媒体手机中，TC58DDM82A1XBJ5主要用来存储图片、声音文件等数据量较大的文件。

TC58DDM82A1XBJ5是Toshiba公司生产的256MbitsNANDEEPROM.工作电压为2.7V~3.6V或者1.65V~1.95V.

存储结构为528bytes×32pages×2048blocks.Page的大小为528Bytes,Block的大小为（16K+512）Bytes.

2.1  引脚排列和功能

NANDFlash采用高度复用的访问接口，该接口既作地址总线，又作数据总线和指令输入接口。NANDFlash的的接口引脚主要分三类：数据引脚，控制引脚，状态引脚。TC58DDM82A1XBJ5的数据引脚为8位，即I/O1~I/O8,用来输入/输出地址，数据和指令。有一个状态引脚（RY/BY）用来表示芯片的状态，当芯片进行数据写入、擦除、随机读取的时候，其输出电平为高，表明芯片正忙，否则输出低电平。/WP引脚用来禁止获允许对芯片进行写入操作。当其为低电平时禁止写操作，反之允许写操作。控制引脚有6个，见引脚定义。

2.2  TC58DDM82A1与AD6528的连接

AD6528是AnalogDevicesInc.生产的Hermes系列GSM/GPRS处理器。AD6528采用DSP+MCU的双核结构，其中MCU采用的是ARM7,DSP部分选用了ADI自己的ADSP-218xDSP核。

2.3  TC58DDM82A1的操作方式

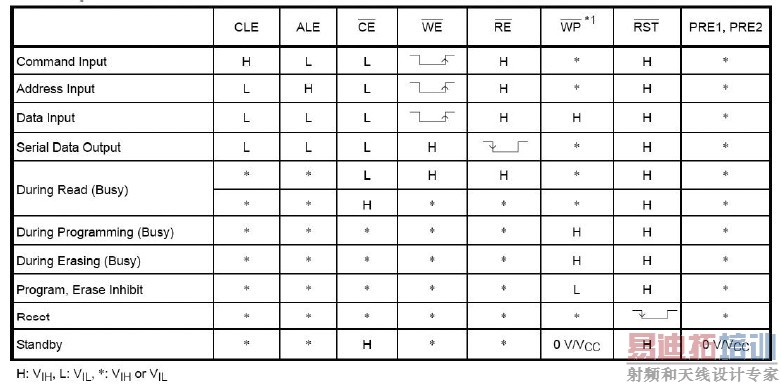

TC58DDM82A1的地址输入、命令输入、数据输入输出都是通过CLE、ALE、CE、WE、RE、RST、PRE1/PRE2引脚控制。控制逻辑如表1所示：

表1 逻辑表


*1:/WP=0,则禁止TC58DDM82A1的Program和Erase操作TC58DDM82A1的各种工作模式，如读、复位、编程等，都是通过命令字来进行控制的。
