基于GSM多功能防盗报警系统的设计

摘要：为了进一步使人们的财产得到安全保障，设计了一款多功能防盗报警系统。它集火灾监测、易燃易爆气体监测和防盗监测于一身，功能强大，用途广泛。系统设计采用了先进且稳定的GSM网络将实时警情传达给用户，使人们即时了解自己财产的安全状况。该系统的软、硬件调试已经通过，结果表明性能良好，操作简单且性价比极高，具有广泛的应用前景。
关键词：AT89S52；GSM；传感器；防盗报警

0 引言
    传统的防盗方式，如安装防盗门，防盗等，往往在发生火灾、地震等自然灾害时对人们的逃生造成不便，非但不能做到有效的财产防护，反而可能造成生命安全的重大损失。随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，对防盗措施提出了更高的要求。随着GSM网络迅速普及，其稳定性、可靠性受到广大群众的认可，并广泛应用于各行各业。
    本文设计了一款基于西门子公司TC35 GSM模块的防盗报警器。当周围出现易燃易爆气体浓度超标、火灾和盗贼非法闯入时，系统会即时响应发出声光报警的同时会把情况以短消息方式直接发送到到主人的手机屏幕上，以备采取相应措施。

1 硬件系统设计

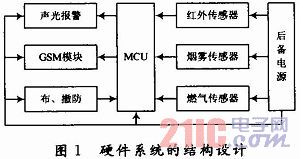

    该设计方案采用功能强大的AT89S52单片机控制西门子TC35 GSM短信模块技术，通过烟雾传感器、燃气传感器和红外传感器来实时监测火灾、易燃易爆气体浓度和盗贼闯入等情况。一旦发生警情，单片机就会被触发，从而启动声光报警并控制TC35短信模块向主人发送短信及时汇报警情，以便户主采取措施。此外，系统还配备了红外遥控开关，在户主离开之前启动系统布防，回来之前可关闭系统，大大减少了系统误报情况的发生；同时，考虑到社区停电的状况，特为系统配备了后备电源，以便在停电的情况下系统仍能正常运转。图1所示为硬件系统的结构设计。

2 防盗报警系统的软件设计
2．1 编程实现GSM数据通信功能的流程

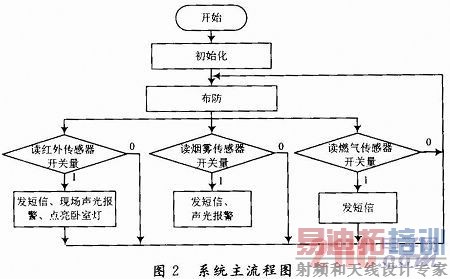

    编程实现GSM数据通信功能与编程实现普通调制解调器通信功能方法完全相同，都是通过串口向其发送AT命令，并对其返回结果码，以便进行正确的控制和操作。在对GSM编程时要注意命令响应延时，以及GSM是否处于网络连接状态。此外，所有程序代码是在MC2002上调试通过，用户可根据实际情况进行修改。如图2所示为主系统流程图。

[p]
2．2 单片机防盗报警系统的仿真实验

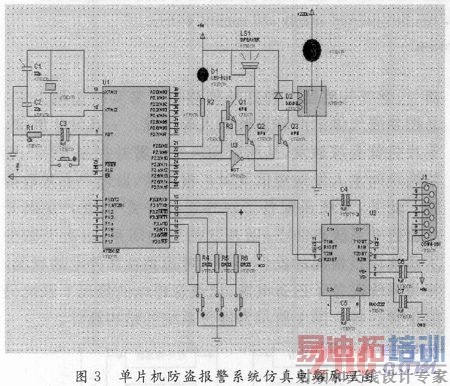

    图3中采用三个按键S1代替红外传感器最终接入到单片机P2．1，P2．2，P2．3的高低电平。当有人入室行窃的时候，模拟按键S1闭合，蓝色LED报警灯开始闪烁，蜂鸣器连续发出警报声，室内的电灯打开，与此同时发送给户主短信息：“有盗贼入侵”。

    如图4为仿真结果：从结果图中可以看到当模拟开关S1闭合后，蓝色LED闪烁，走廊电灯被打开，与此同时手机短信息显示：“有盗贼入侵”。此外还有发生火灾和易燃易爆气体浓度超标时系统会变更短信的内容，内容对应显示为“发生火灾”和“易燃易爆气体浓度超标”。
可见此系统设计确实可以实现多功能防盗报警的功能。

3 结论
    该防盗报警系统集火灾监测、易燃易爆气体监测和防盗监测于一身，利用最可靠、最成熟的GSM移动网络传达警情，通过实验证明此系统可靠性强，性能良好，用途广泛，可用于家庭、办公室等各种场合，且性价比极高，操作简单、快捷，具有极大的市场前景。
