DL-01低频电疗仪电路剖析

录入:edatop.com    点击:

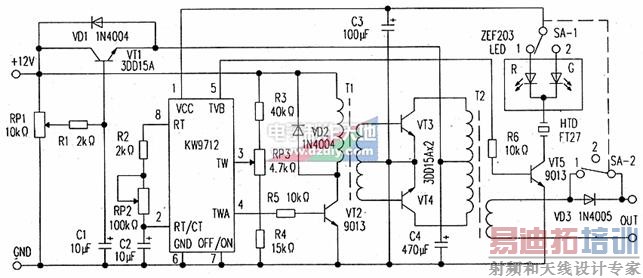

低频电流对人体的穿透能力很强,故低频电疗仪对颈椎病、肩周炎、腰椎间盘突出、风湿、关节炎、脑供血不足、人体内部非病毒性炎病都有一定的疗效。根据实物拆解绘制的DL-01型低频家用电疗仪原理电路如附图所示。电路的核心是一片互补输出压控脉宽调整集成电路KW9712,它可大范围精确调节振荡频率和占空比,工作电压+5V~+15V.静态电流小于10mA。KW9712各脚功能如附表所列。

振荡频率由R2、RP2、C2取值大小决定,调节RP2可使振荡频率在1Hz~500Hz之间。③脚是脉宽调整电压输入端.当输入电压从1/3VCC上升至2/3VCC时,④脚输出脉冲宽度从0上升到100%,⑤脚输出脉冲宽度则从100%下降到0,否则反之。④、⑤脚脉宽占空比之和为1,额定输出电流为10mA。调节RP3时,④脚输出脉宽为10%~40%,⑤脚则为90%~60%。④脚输出可控脉宽的振荡信号通过VT2推动变压器T1工作,产生幅度相同、极性相反的信号,控制VT3、VT4推挽输出部分,推挽输出的电源经调整管VT1供给,调整RP1,可改变VT1导通程度,从而改变输出级工作电压,达到改变低频电流强弱的目的。⑤脚输出的振荡信号通过VT5驱动压电蜂鸣器HTD(FT27)和双色发光二极管LED(2EF203)。SA-1、SA-2为2x2双刀双掷联动开关,置“1”时VD3被短路.推挽变压器T2次级输出幅度相同,方向相反的双向脉冲,用于常规治疗,此时LED红(R)管亮;置“2”时输出单向脉冲,用于药物离子导入治疗.此时LED绿(G)管亮。KW9712⑦脚是关断控制端,当⑦脚外接电压低于1/20Vcc时,允许芯片工作;⑦脚电压高于1/20VCC时,禁止芯片工作,电路停振,④、⑤脚无输出。

作者:立云

附表KW9712各脚功能

┏━━━┳━━━━┳━━━━━━━━━┓

┃引脚┃符号┃功能┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃①┃VCC ┃正电源┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃②┃RT/CT┃振荡定时电阻电容┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃③┃┃压控脉宽调整┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃④┃TWA ┃互补脉宽输出A ┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃⑤┃TWB ┃互补脉宽输出B ┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃⑥┃GND ┃地┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃⑦┃OFF/ON┃关/开控制┃

┣━━━╋━━━━╋━━━━━━━━━┫

┃⑧┃RT┃振荡定时电阻┃

┗━━━┻━━━━┻━━━━━━━━━┛

 DL-01低频电疗仪电路剖析(电路图)KW9712 Low-frequency signal generator
