3年了，这个问题依然没解决，PADS达人.有图求真相，谢啦

录入：edatop.com 点击：

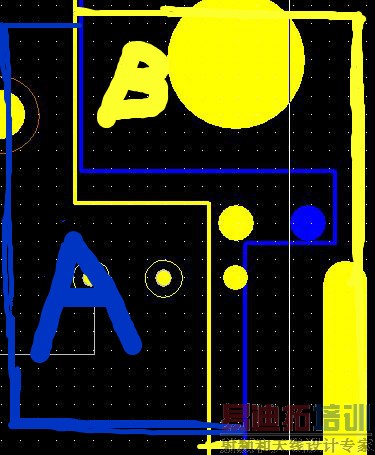

图一为：AB两个区域的不同网络的铜皮边框（内电层copper plane），分别用黄蓝两种颜色标识不同的网络，注意，这个区域有重叠部分。重叠处有两个黄色焊盘和一个蓝色焊盘

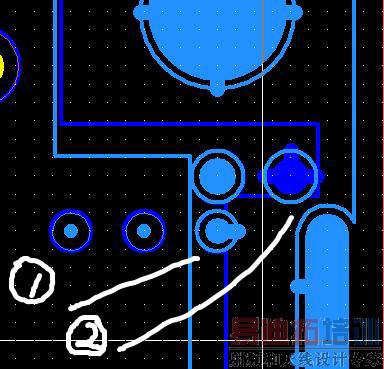

图二：就是我想要实现的效果图，请注意观察图中标出的1.2两处的实现效果

当然不是让您看焊盘的thermal，而是两块不同网络的铜皮相交的地方居然没有自动避让，居然各自选择各自的同网络焊盘进行了铺铜。这就是我要求的真相，这个如何做到的呢。

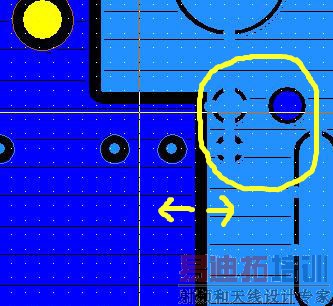

图三，此为补充说明，上个空心效果图，也许有助于您的理解

黄色变成了浅蓝色，请您不要凌乱了，和图一图二是一样的哦。

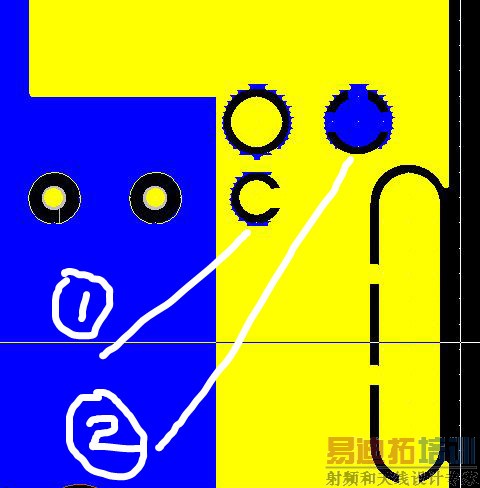

图四：这个是我模拟的案件重演的效果图，无论我怎样设计铜皮的优先级，依然无法达到图二与图三的效果，不同网络的铜皮依然智能顽固的避让，唉，实在没辙了，请小伙伴们各抒己见吧，谢谢了

3年了, 你一點進步都沒有??
1.要圖2效果, 只要正常同層設定同線路名稱就可, 要單線連接的thermal, pads也可單獨設定.
而你的圖是不同線路放在不同層才有圖1,圖2,圖3效果, 正常同層是才有圖4效果.

我看热闹的

按铺铜的优先级去设置，铺上铜后就可以在同层里面把两种不同网络的铜皮分开了。

设置铺铜的优先级

你要的效果只有两个网络不在一层才可以达到吧？如果在一层，达到图二的效果，这两个铜皮不就短路了？两个不同的网络只能生成图四的效果。

亲，两块铜皮是同层的
