关于电流与PCB线宽的问题
录入：edatop.com 点击：
有没有人知道，10A电流走内层（四层板）， 铜箔厚度2OZ， 宽6mm会不会有问题？
1mm 1oz过1A电流
内层载流能力减半
这个是外层，内层散热不好
是啊，原理上来说差不多就在那个界限上，不知道有没有人做过。
如果是外层 2 OZ的话应该是3.597mm！
你说的是外层吧
C:Documents and Settingsapical桌面未命名.bmp

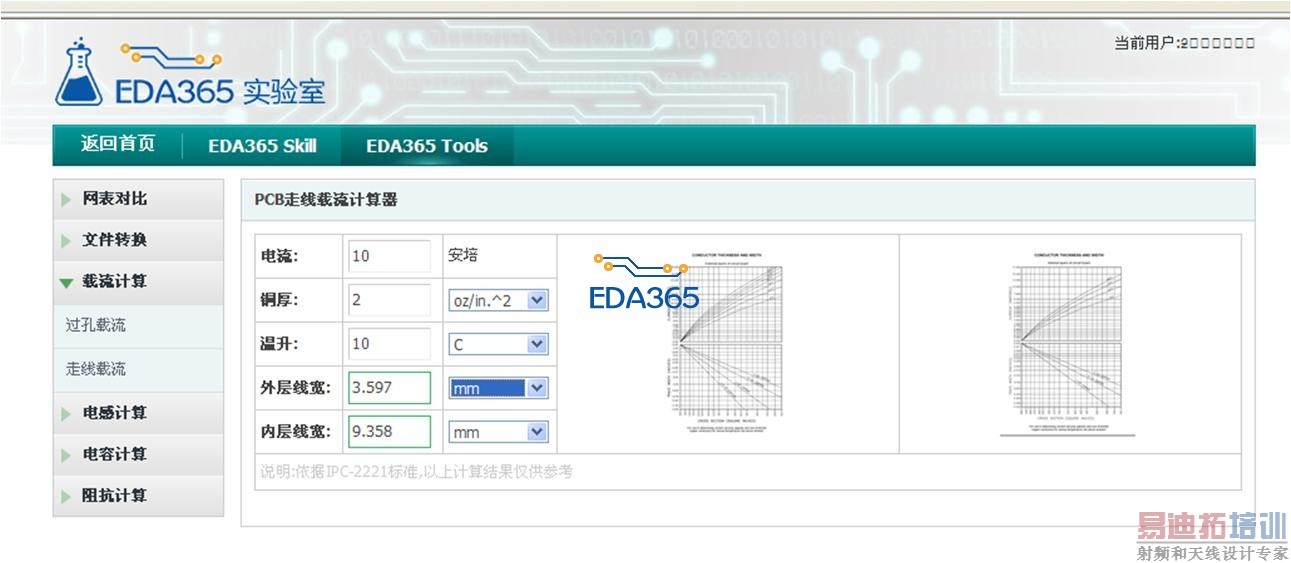

EDA实验室
到这里自己算算吧，
内层能否保证6mm是不间断的铜皮。这样理论是能满足10A电流
非常感谢
理论是差不多，就是不知道实际会怎么样
这就要求你走线注意，确保铜皮能够最窄达到6mm要求！
