板子回来了,没盖绿油,请指点操作

录入:edatop.com    点击:
我使用的是PAD9.3R ,在论坛看到JIMMY老师说两个DDR布地址T型线时,过孔以元件的方式加入,这样好做等长!现在板子回来了,但是因为过孔是以元件方式加入的,相当于过孔焊盘了,现在那些T型孔没盖绿油,老大说不行,会生产有问题,请问JIMMY老师昨设置过孔元件加入的孔可以盖绿油啊?

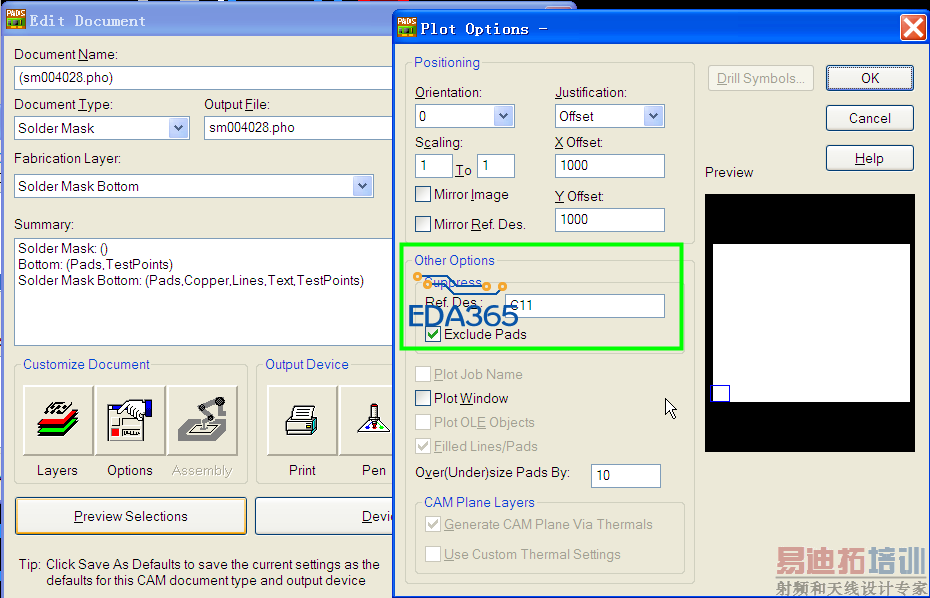

阻焊层光绘时,将这些过孔元件在这里输入。表示不开窗。

选择网络添加过孔,替换掉元件形式的过孔

那在設計元件時不要加solder層,就會有綠漆了吧...?

谢谢各位热心及时的回贴,我想问一下JIMMY老师,只有这种方法吗?谢谢!

虽然麻烦了一点,也总算改完了,第一次使用这个功能!

制作要求上标明“本板所有VIA均盖油处理,无需开窗”

高手啊,又学了一招啊,哈哈

按JIMMY老师说的处理了一下,又打了第二板,出资料的时候看见都盖绿油了,但是板厂说还是会看到,不知道哪里还要设置,免得换板厂的时候又搞错了呢?

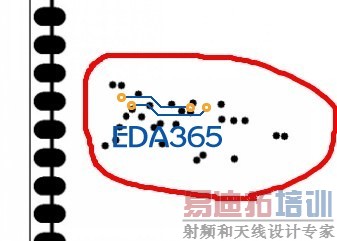

你那个T点,是用做测试点的吧?
和板厂联系,VIA做绿油盖孔,他们懂的。

学习了 ,呵呵呵
