大家一起评审PCB

录入:edatop.com    点击:
近段时间,发现很多“童鞋”都将自己的设计作品或电脑里面珍藏的作品,
以及国外流传回来所谓的“牛人的作品”放在论坛上,然后请各路好汉发表意见和检查。
为了方便大家交流,特开此贴。
如果您对自己的作品精益求精,希望别人拍砖块;
或者您对自己的作品没有信心,希望别人吐唾沫;(古代丐帮传说,别人吐得越多就代表越爱你)
就将您的作品发上来吧。
注意事项:
(1)pcb格式必须是pads格式(最高接受pads9.5.1版本)。
(2)附件文件必须是已经100%布通率和没有短路的,没有最终完成的PCB文件不予检查。
(3)需提供:原理图+PCB 。可以设置密码,然后通过论坛短消息告诉我。
(4)此活动纯属公益性质,由于个人时间有限,不能保证及时回复。
(5)检查结果仅供参考,不涉及追责。
(6) 本贴只评审PCB,不回复任何软件操作/设计类的问题。
软件操作/设计类的问题可到这里交流:

我是版主的徒弟,这是我对你的"新建文件夹"中1.pcb板子的评审!

















20140218.rar
,pads9.3画的

本人新手,以前一直画2层板。现在想学习下468层的。
找了个简单的排线来画四层板。因空间有限,三层有走线。
求各位指点下。
另外:请教下power怎么区分 (5、3.3、1.8) ;GND如何保持完整性?(AGND DGNDGND怎么分区)
1030.rar
简单四层板

请哪个有空的帮忙评审下这个pcb好吗?
没有答复哦?
schpcb.rar

各位大侠好,有空的附件帮忙点评一下呗。我有个问题,为什么同个板子,两个人花的,容量差那么多,是不是我少了其中以个很重要的步骤。谢谢!
新建文件夹.rar

新画的板,4层,4层都走线,不足之处,还望各位大侠多多指教
欢迎多给建议
欢迎评审.zip

4楼的板,虽有4层,但没有一层是比较完整的地,EMC肯定过不去的。

嗯,模仿的,试下,不行就换改成六层的

提个意见,以后评审内容能否写在板子外面,直接在板子上标注看起来实在太累了

flywinder 发表于 2012-6-19 15:36

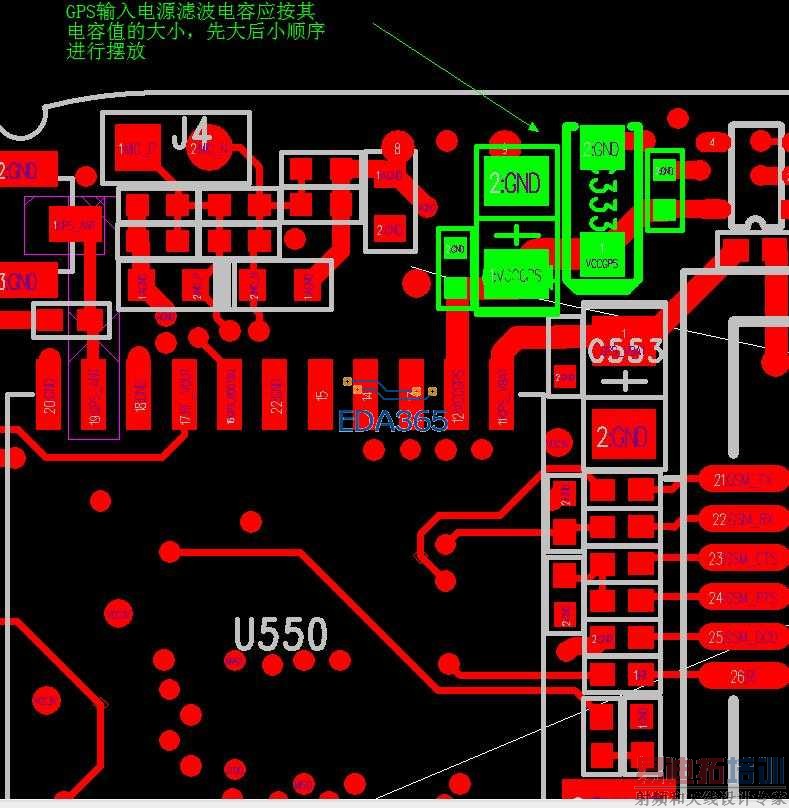

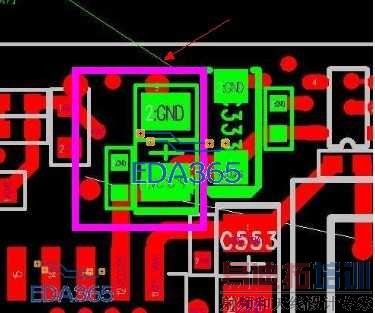

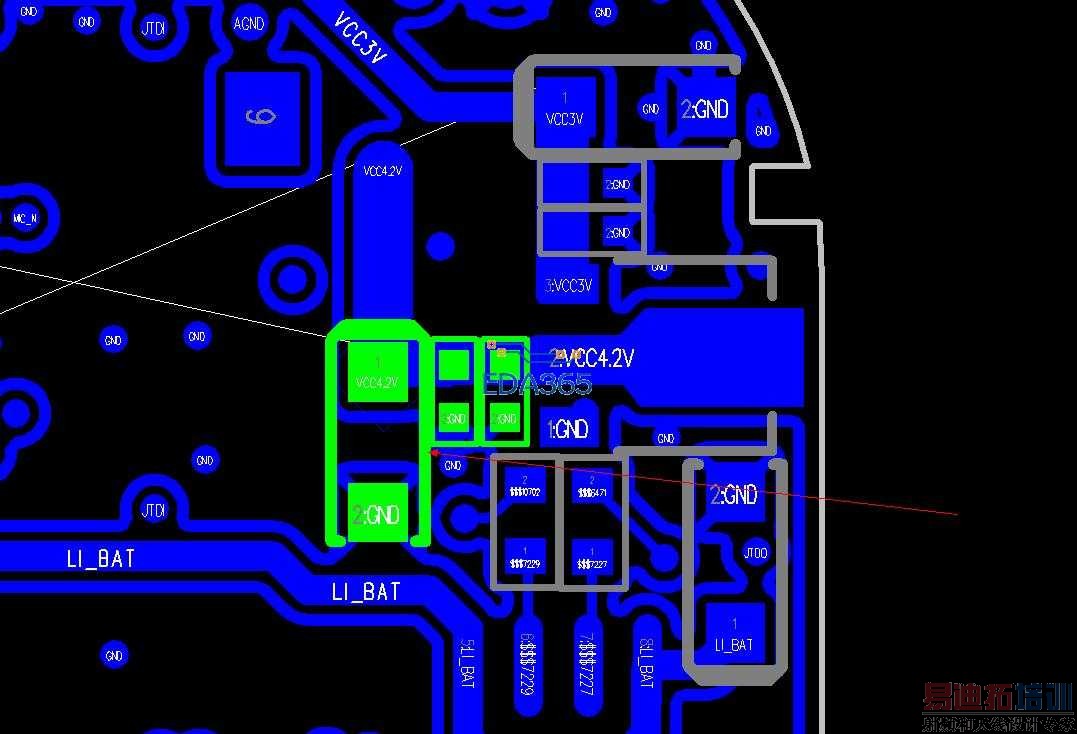

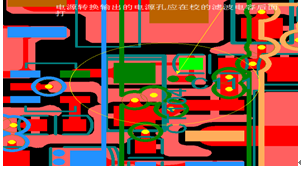

2 滤波电容摆放顺序不对,应按照电容阻值先大后小摆放


3 布局时要注意,器件的焊盘不能放在其他器件的固定孔上

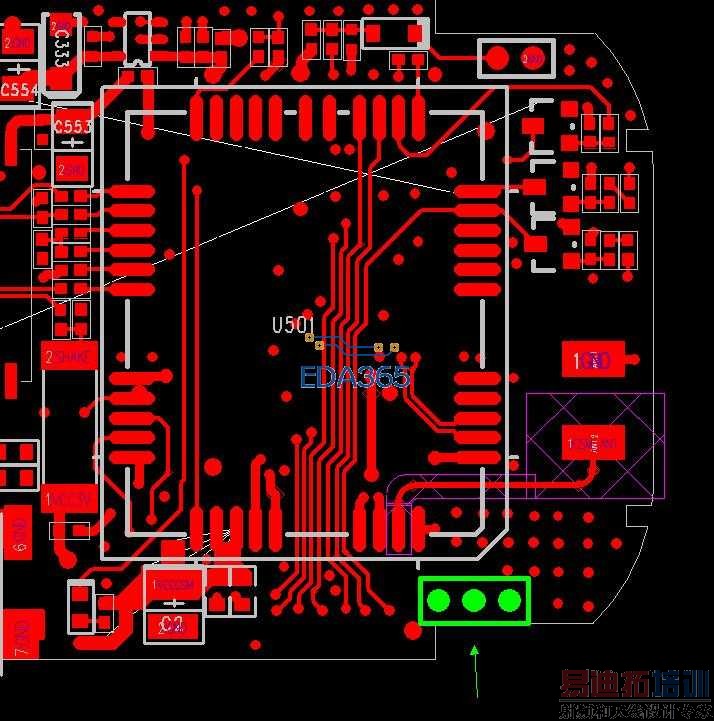

4 器件距离板框太近

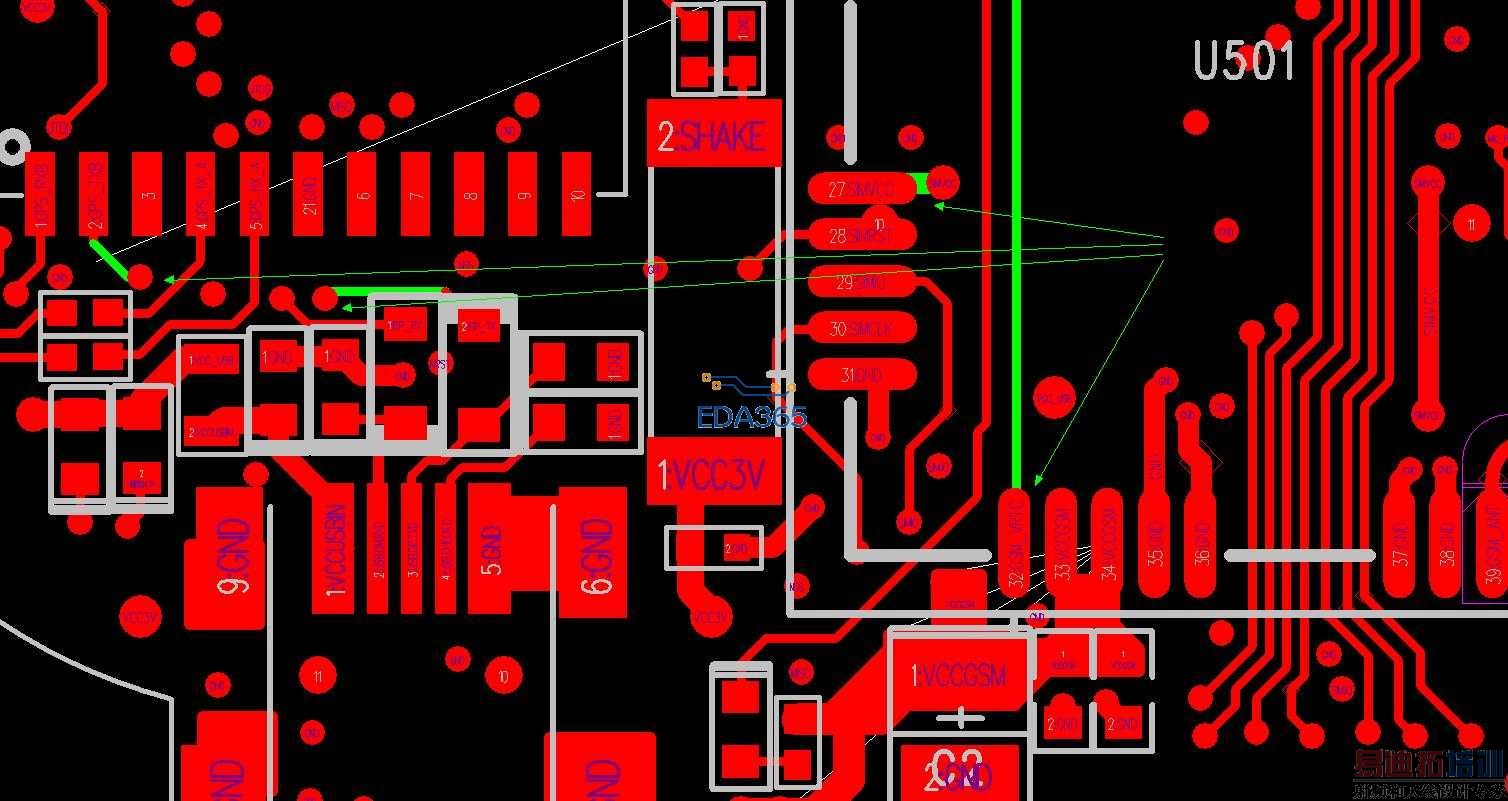

5 过孔不要打在器件的焊盘上

6 (a)晶体的两个电容放置时,要使用得分支长度尽量小(b)晶体区域内不允许有其它信号走线经过(c)晶体附近应打屏蔽地过孔(d)晶体两根信号线走成类差分形式

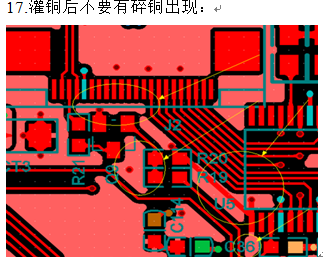

7 灌铜时不能出现碎铜

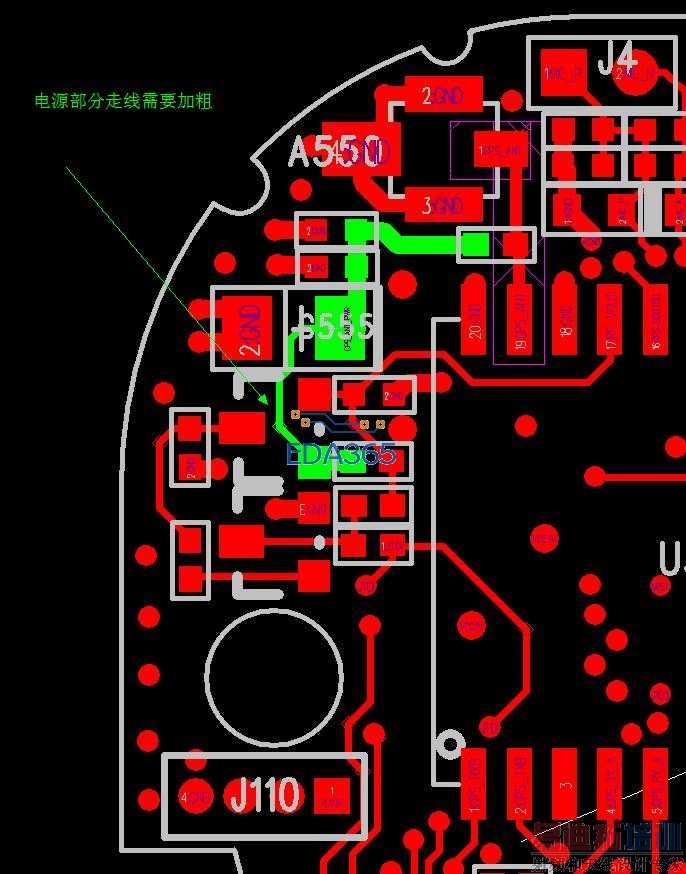

8 电源部分走线需要加粗处理

9 线与线的间距要满足3W原则

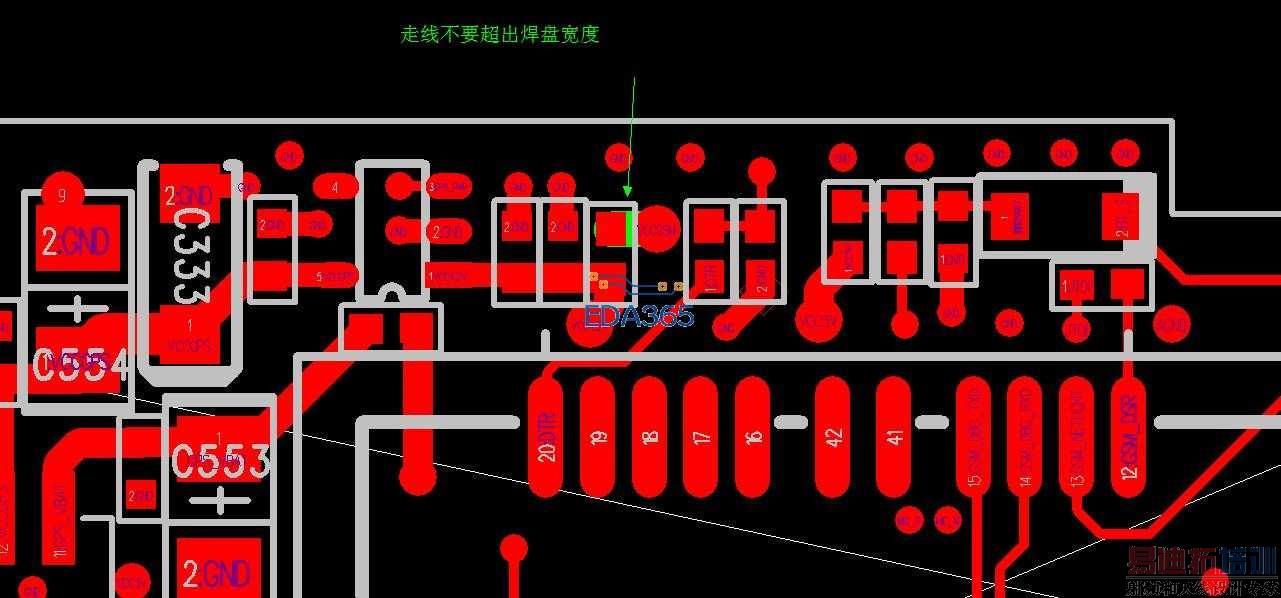

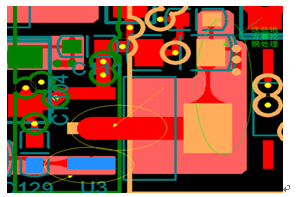

10 走线宽度不能超过焊盘宽度

11 走线时不能出现歪线,直角,锐角连线,

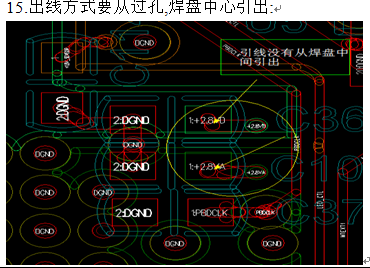

12 走线时尽量从过孔和焊盘的中心出线

13 过孔到过孔,过孔到焊盘,过孔到走线、过孔到铜皮的间距太小

14 板框要进行尺寸标注

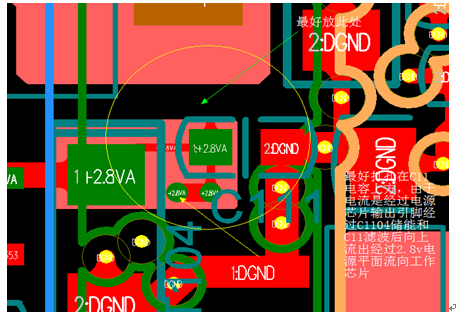

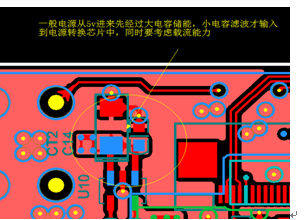

感谢你给的建议,有个疑问哈,滤波电容不是要先经大电容储能,再小电容滤波吗?那应该是小电容靠近器件端啊。

flywinder 发表于 2012-6-29 09:49

是的

各位高手大家好,有空的话帮忙看看附件中的蛇形走线吧,就是单片的ddr。(其他部分不是本人画的,就那片ddr是我画的)。谢谢
蛇形走线.rar[/url]

看了板,你做的等长从美观上还行,但是功能上好像有点不太合适,比如同网络间距不到3w.没有做到9根同层(D【0:7】,DQM),REF走线宽度不足,尤其是在芯片到滤波电容一段,

对于9根同层我想问一下是什么意思,因为我处理器是放top的,ddr是放bottom的,那走线必定会穿过层,能帮我解释一下不?还有什么意见没啊?兄弟们你们别光下载不说话哈。

9根同层是指你所谓的9根信号要走在同一层,不管你IC是放哪一层的,如果走BOT9根就全部走BOT,即使是穿过层,也要同组的一起穿,也就是9根一起穿
另外3W原则是只信号线的线与线的间距要达到3倍的线宽,从线的中心与中心,线边缘与边缘是2W
