pads router中为什么导线不能连接？
录入：edatop.com 点击：

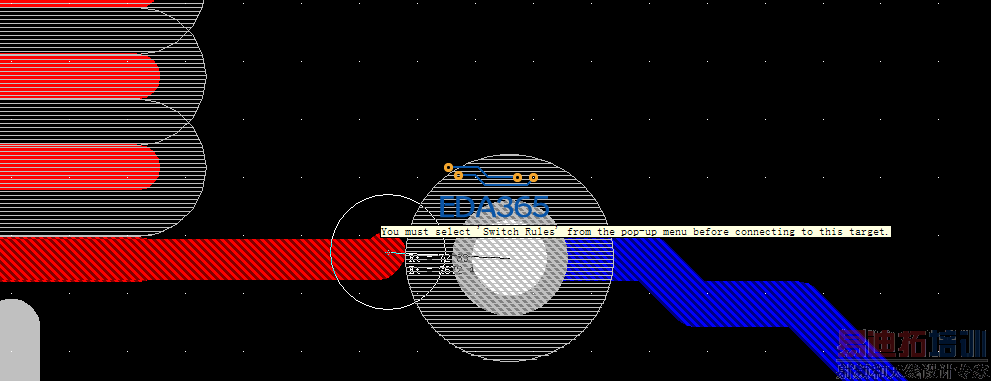

图中过孔和导线是同一网络，但是不能连接，提示必须切换规则。请问如何切换。
应该是你的两条线设置的规则冲突了。试着改成一样的规则看看。
可以把图发来看看
shift+R试一下
默认设置的线宽是8mil，由于器件焊盘比8小，所以我设置成了7mil。
把规则关闭将导线连接在上面，但是还是显示没有连接，有白颜色的鼠线，切换的layout中也是一样的情况。
如何规则冲突的话，像我这种器件焊盘小的话规则如何设置？
谢谢！
按这个快捷键切换的是什么规则？
布线的过程中，右键，选择switch rule即可
到Layout里连

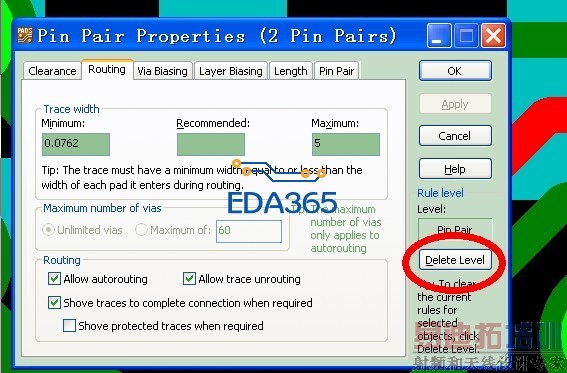

选中NET后点击圈里面的就OK
这个，我有个同事是专业画PCB的，我看他的图就有好多都是先从焊盘引出与焊盘相当线宽的线，然后中途做过度加粗的。
所以我还是建议保持你的线宽，只在焊盘引出的那部分做细。
没在同一层啊，打孔了吗？
