pads中如何在大的铜皮里嵌入一块不同网络的铜皮?

录入:edatop.com    点击:

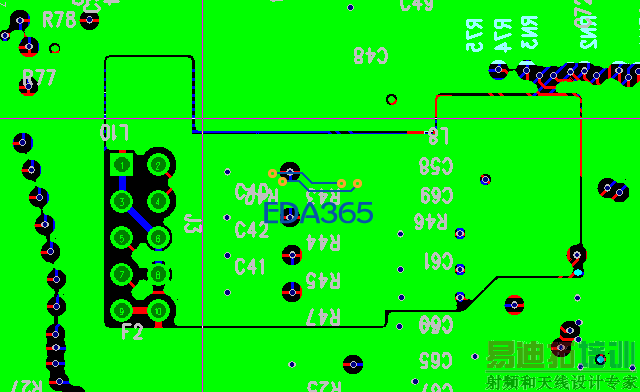

通知小铜皮的优先级高于大铜皮,但是间距是10mil。
规则中设置的铜皮和铜皮的间距是20mil,什么原因?

如果這兩個net的規則裡,copper與copper的間距都設成10mil,就會出現你說的這種情況
但對其他沒有特別設定的net就還是保持20mil的間距.

先画小的不同属性的铜皮 再画大的就可以了
