何为包地走线？
录入：edatop.com 点击：

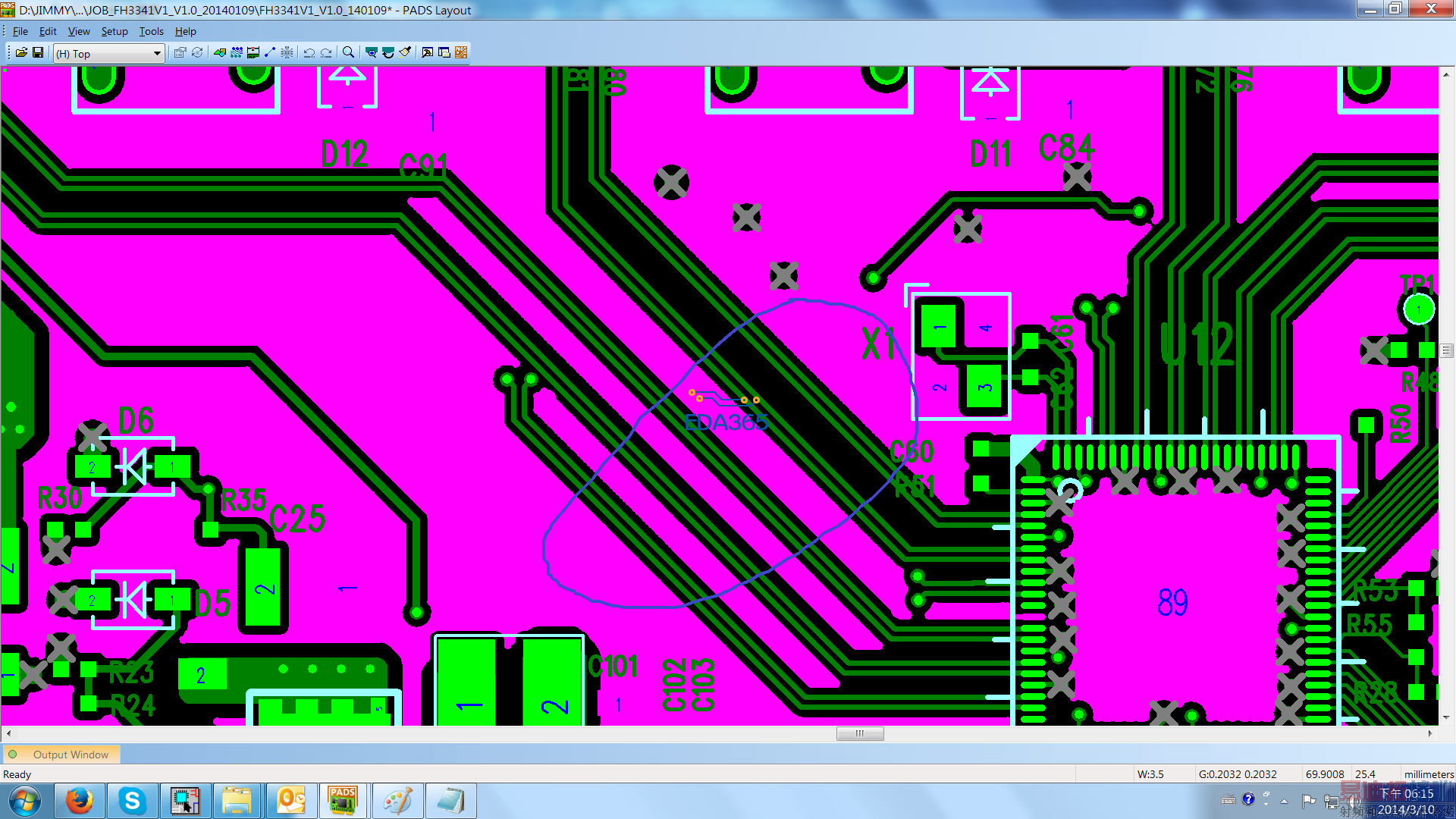

哪位大虾能弄个例子或截个图看看．
包地走線通常指的都是差動線 但是不同EMI的人對包地的方式認知不同
差動線大多使用於高速訊號這種板子也都需要控制阻抗所以差動線一般都建議包地
包地即对一根重要的信号线周边用地包围隔离起来。
对于要控制阻抗的板子：
1、单双面板：用共面波导控制线路阻抗；
2、多层板：由于多层板有比较完整的参考层，不需要用共面模型控制阻抗，包地主要起串扰隔离作用；
对于不控制阻抗的板子：
不控制阻抗的一般都是低速数字或模拟电路，包地主要是串扰隔离
以上是我个人理解。
楼上很强大，解释很到味
