PADS,怎样从修改过后的原理图再重新导入PCB.谢谢了

录入:edatop.com    点击:
各位大虾,我修改过后的原理图用了一下ECO TO pcb 之后发现其它的没问题,就是发现地线很多都掉了,并没有全掉,需重新走线,这是怎么回事。望大虾们解答。

是啊,版本是9.5中文版,powerlogic和pads更新了原理图中的一个电阻,也无法同步到pCb中,但有一点确认是可行的,请用PADS9。3版本(英文版本)。

我也是,求高手解答

经常要修改,同步问题未解决,一天难以安眠啊,现在又发现同步之后,还有些元件的丝映也不见了,头疼

很久没有用这个POWERLOGIC了,现在年轻人喜欢中文,就在手提电脑帮装了一个看起来不吃力的中文版,主要存在两个关键的工程问题:
1在PADS9.5中.借PADS9.3或以下的元件库,存到库中后,在原理图中重新分配PCB DECAL时,转网络时说找不指定的封装。
2.楼主说的原理图中有工程变更,同步不到PCB文件中,(这个很要命),通过两个文件对比产生ECO文件,再导入也是行不通的。(没得救)

上图能正常使用的是PADS9.3 版本,完全正确,请放心PADS9.3使用。楼主的问题也会完全解决!也不会有其它怪怪的问题。正版的就另当别论!

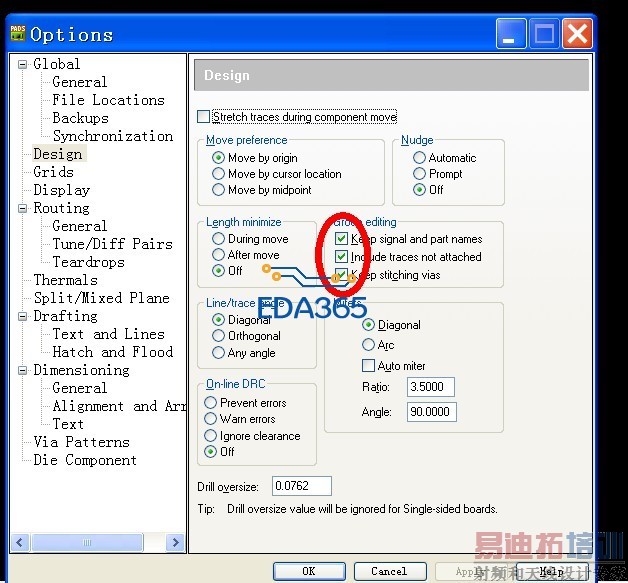

这个勾上试试,应该就差不多了

高手出现了,实际操作了上述设置,效果“立杆见影”!

楼主,效果怎么样 ,好用吗!
