放了MARK点后DRC提示报错

录入：edatop.com 点击：

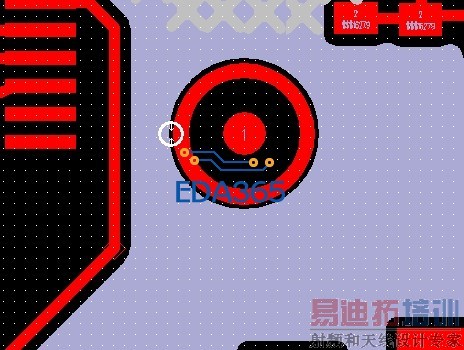

放了MARK点，mark点外面加了一层铜环，但是铺铜之后提示间距错误，copper和copper之间是10mil规则，但是pour之后，没有自动避开，只有4mil左右，不知道为什么，难道是因为MARK点封装里面的COPPER没有网络？

不管，是BUG。非要去掉，那手动挖一下。

还有飞线的bug，MENTOR公司也不优化优化！

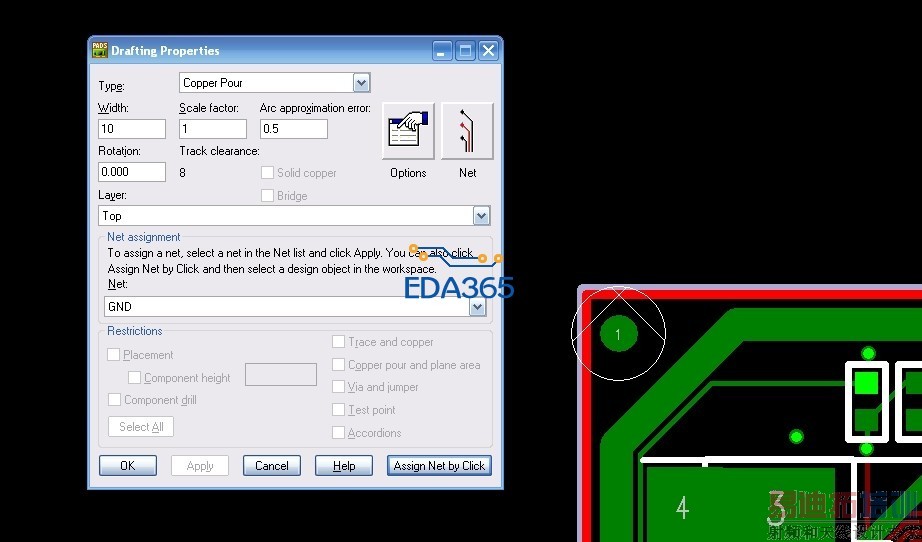

把铺地画的那个框设成10就行了。你可能设成比10小的宽度了。我的地基本设成10

在MARK点周围再画一个keepout。

放置KEEPOUT后一切正常，谢谢大家。没有加铜环，1mmpad，3mm阻焊，3mm的一个keepout圆即可。
