急问，9.5关于封装的问题，在线等.
录入：edatop.com 点击：
比如二极管有多个封装 D07,D07A（显示D07在前 ，D07A在后），我全部都关联了以前用其他版本如9.3 或者2007 ，只需要在线路图里面把二极管的封装改成D07A，导入pcb里面封装就是D07A了，但是在9.5里面我在线路图里面改了封装改成D07A，然后在线路图里面看也确实就是D07A的封装，但是导入PCB里面就是D07的封装。 求问是哪里的问题？
没事用LOGIC 画什么鸟原理图呢。ORCAD 比他好千倍。
我是来求解决问题的 不是来吐槽的。

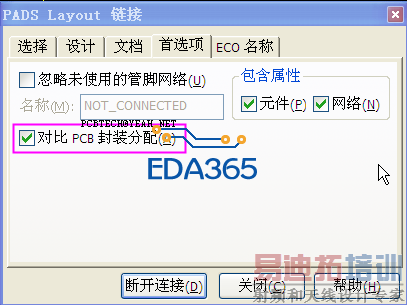

导网络表或更新ECO时，这一项要记得勾选：
1、从pcb删掉再导入网表
2、看看还有没有其他库里有同样的封装

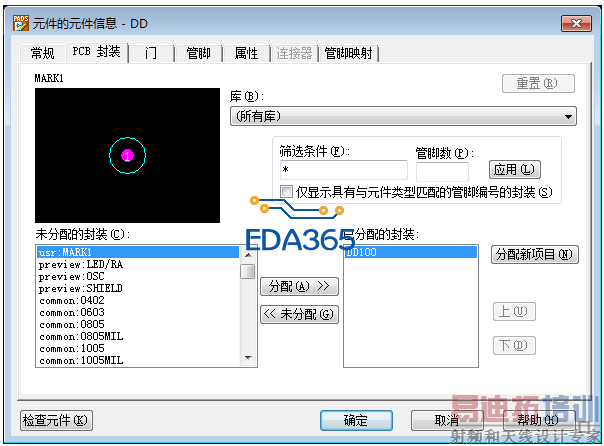

如果指定的封装有多个那要求，把需要的封装置顶
置顶是一个方法 但是有时候一个元器件要几个封装太麻烦了 以前9.3 2007都不用
拜服，这样就对了。 买你书果然没错。
是不是以前的版本是默认勾选的，这个9.5没有默认。
默认是不勾选的。但是只要你勾选过一次，以后每次打开logic都是自动勾选上的。
你要用好一个软件，你得了解它，熟悉它，它才能更好的为你服务。
BS任何因自身技能不行而怪软件的人
