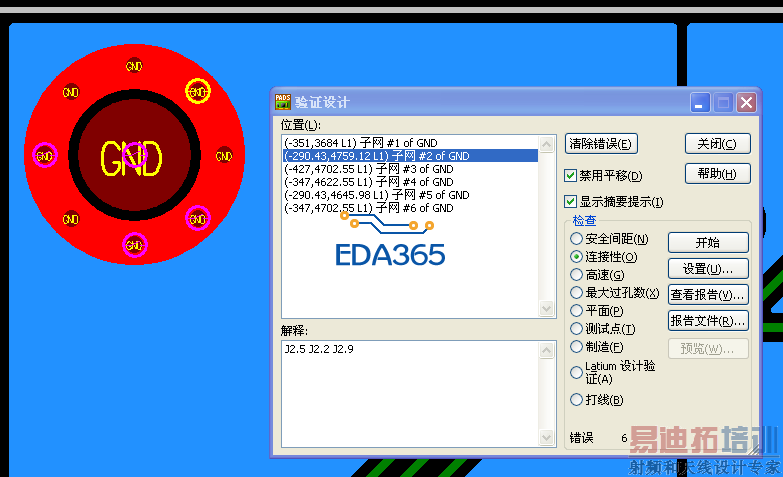

这是什么连接性错误啊 莫名其妙
录入:edatop.com 点击:

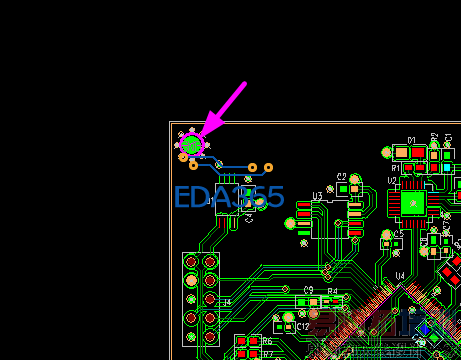

板子是四层的,这我看明明是连上了啊
在那个孔上添加地属性的铜皮和外面的地连上试试

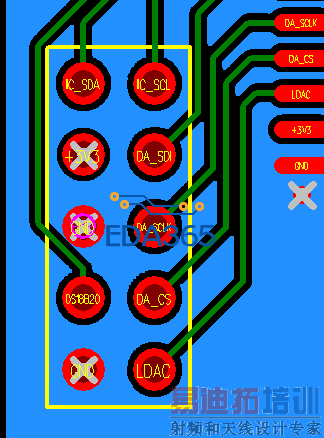

放了铜箔 跑到上面去了,肯定是连接上了,你看下面那个接插件就没有错误

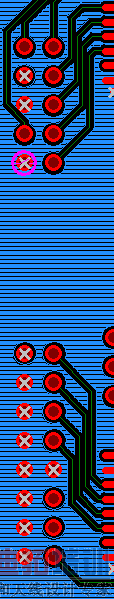

顶层和底层铺地了,第二层是个地平面层而且焊盘也是热焊盘覆盖的
无PCB文件无真相。
猜来猜去累S个人,而且猜中了又没有奖金
主机.rar
顺便请大家给小弟指点一下,其实我就画过几次板
把这个螺丝孔1脚的焊盘改成不要接GND,或者将1脚焊盘加个盘。目前的库中1脚是只有孔没有盘的。
问题解决了 3Q林叔
