SoPC+GPS/GSM实现汽车状态监控系统

录入:edatop.com    点击:

引 言:

基于SoPC的汽车安全监控系统采用Altera公司最新的SoPC(可编程片上系统)解决方案——Nios处理器软核为核心,配合GPS和GSM系统,对汽车的停放和运行状态进行监控。

基于SoPC的汽车安全监控系统可广泛应用于汽车的防盗、日常维护和交通事故的处理,为车辆故障提供有效的测试手段。

1 系统硬件组成

设计采用Altera公司的SoPC开发工具。系统的开发包括硬件和软件两大部分。使用SoPC Builder生成Nios嵌入式处理器,Nios嵌入式处理器开发工具允许用户配置一个或多个Nios CPU,从标准库中添加外围设备,综合处理自定义系统,与Quartus II设计软件一起编译系统。软件开发的步骤是:利用SoPC Builder生成的软件文件,用文本编辑器编写汇编语言或C/C++源程序,用GNUPro软件开发工具进行程序设计、连编和调试。GNUPro将源程序连编(包括汇编/编译和连接)成可执行程序,通过下载电缆对可执行程序进行调试和运行。Quartus II设计软件提供全面有效的设计环境,将设计、综合、布局和验证以及第三方EDA工具接口集成在一个无缝的环境中。利用集成在Quartus II 3.0中的SoPCbuilder可以创建自己的Nios CPU系统。Nios是Altera公司开发的16/32位嵌入式处理器软核。

校科研基金项目“基于SOPC的汽车安全监控系统”资助。 Altera公司推出了新一代多种系列FPGA,本设计选用低成本的Cyclone系列器件EP1C12,其具有12 060个逻辑单元,52个M4K RAM块,239 616个RAM位和2个锁相环,最大用户I/O引脚249。

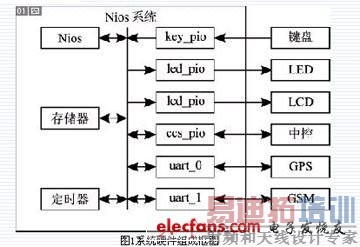

系统硬件组成框图由Nios系统和外部设备两部分组成,如图1所示。

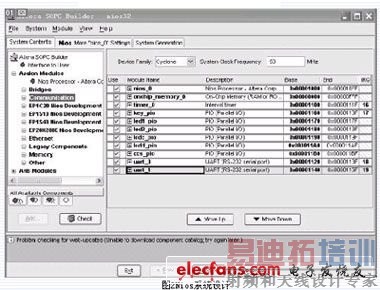

Nios系统包括CPU(Nios)、存储器(memory)、定时器(timer)、总线和并/串行接口(key_pio、led_pio、lcd_pio、ccs_pio、uart_0和uart_1)等,并/串行接口分别实现与键盘、LED和LCD显示器、汽车中控系统以及GPS和GSM系统等外部设备的连接。Nios系统设计和设计结果分别如图2和图3所示。

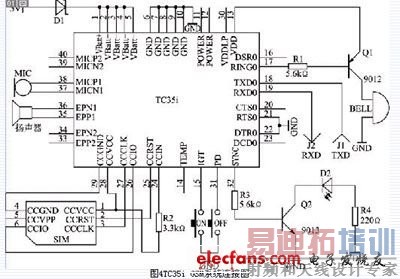

Nios系统同键盘、LED和LCD显示器、汽车中控系统以及GPS系统等外部设备的连接比较简单,GSM系统的连接较为复杂,如图4所示。

GSM系统

整个系统的工作过程是:来自汽车中控系统和GPS系统的信息可以显示在LED和LCD显示器上,也可以通过GSM系统进行无线发送。用户可以通过键盘对系统进行控制,也可以通过GSM系统对汽车中控系统进行远程无线控制。



2 系统软件组成

系统软件主要由主程序、GPS管理子程序和GSM管理子程序等部分组成。

主程序完成系统的初始化,以及键盘、LED、LCD显示器和汽车中控系统的操作管理等。

GPS管理子程序主要负责从GPS系统接收时间和位置信息。

请求GPS系统返回ASCII时间位置信息的二进制命令为:

@@EqmC

其中,m为0时,输出一次响应信息(查询),m为1~255时,每1~255 s输出一次响应信息(连续);

C为校验和(Eqm按字节“异或”);

为回车(十六进制0d);

为换行(十六进制0a);

命令长度为8字节。

命令的响应信息为:

@@Eq,mm,dd,yy,hh,mm,ss,dd,mm.mmmm,n,ddd,mm.mmmm,w, shhhhh.h,sss.s,hhh.h,m,t,dd.d,nn,rrrr,aa,CCC

日期:mm是月(01~12),dd是日(01~31),yy是年(99~19)。

世界时间(UTC):hh是时(00~23),mm是分(00~59),ss是秒(00~59)。

纬度:dd是度(00~90),mm.mmmm是分(00~59.9999),n是方向(N是北,S是南)。

经度:ddd是度(000~180),mm.mmmm是分(00~59.9999),w是方向(W是西,E是东)。

信息长度是96字节。

对应的管理子程序为:

int eq[8]={"@","@","E","q",1,"C",0x0d,0x0a};

void gps_txd(int data[], int n) {

volatile int m,sum=0;

for(m=0;m

while(~na_uart_0->np_uartstatus & 0x40);

/等待发送准备好

if(m!=n-3) {

sum^=data[m];/计算校验和

na_uart_0->np_uarttxdata=data[m];/发送数据

}else

na_uart_0->np_uarttxdata=sum; /发送校验和

}

}

int gps,gps_buf[46];/定义全局变量

void gps_rxd(int context) {/接收中断服务程序

gps_buf[gps]=na_uart_0->np_uartrxdata; /接收数据

if(gps_buf[gps++]=="q") gps=0; /数据定位

if(gps>46) gps=46;/忽略无用数据

}

GSM管理子程序主要负责GSM系统的数据收发管理。

GSM系统的数据收发以短信形式进行,选择短信格式的AT命令为AT+CMGF,收发短信的AT命令分别为AT+CMGR和AT+CMGS,对应的管理子程序为:

cmgf[20]={"A","T","+","C","M","G","F","=","1",0x0d};/短信格式void gsm_txd(int data[], int n) {

volatile int m;

for(m=0;m

while(~na_uart_1->np_uartstatus & 0x40);

/等待发送准备好na_uart_1->np_uarttxdata=data[m]; /发送数据

}

}

int gsm=2,gsm_buf[18]={"A","T"};

void gsm_rxd(int context) {

/接收中断服务程序

gsm_buf[gsm]=na_uart_1->np_uartrxdata; /接收数据

if(gsm_buf[gsm]=="T") gsm=1;

/数据定位

if(++gsm==18) gsm=2;

}

3 设计调试方法和设计结果

实际试用结果表明:基于SoPC的汽车安全监控系统运行正常,定位准确,数据传输可靠,操作管理方便。如果再配备上GIS(地理信息系统),整个系统将如虎添翼。
