用BA5104/BA8206制作的音响遥控电路

本电路用易购的风扇IC BA5104/BA8206作控制芯片，通过合理设计，最大限度的发挥了该芯片的功能，经使用效果很好，现介绍给大家。它能实现以下功能：

　　①手控/遥控；

　　②音量遥控；

　　③音源选择；

　　④延时关机；

　　⑤开关机扬声器保护；

　　⑥声光显示。

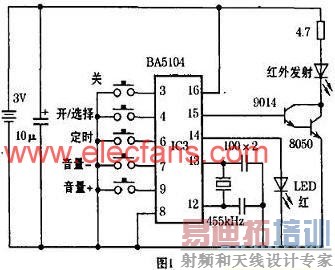

发射电路原理如图1所示。

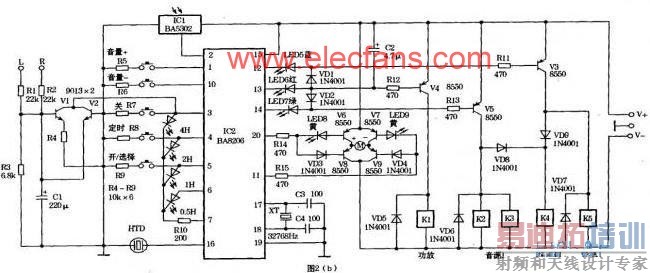

  　　接收和主控电路原理如图2所示。IC2为风扇电路芯片。本文将其工作原理介绍如下。　　
1.手控/遥控：按图1中的遥控键实现手控/遥控，方便使用。　　

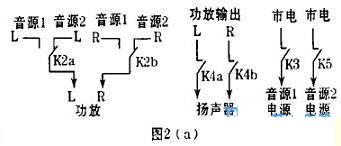

2.音源选择：按开/选择键，IC2第13脚先输出低电平，使红色LED6点亮作电源接通显示，并使V4导通，K1得电吸合，将功放电源接通。3秒后第13脚恢复为高电平，第14脚转为低电平，使绿色LED7点亮作音源1接通显示，V5导通，使K2、K3得电吸合，接通图2(a)中的音源1信号和电源。因VD2作用，V4仍导通，使K1吸合接通功放电源。同时经VD8也使K4得电吸合接通扬声器。
　　若要使用音源2，则需再按一下开/选择键，IC2第14脚又恢复为高电平而第12脚则为低电平。蓝色LED5点亮作音源2显示，并使V3导通，K5得电吸合接通音源2电源，再经VD9使K4吸合接通扬声器。此时K2释放接通音源2的信号，K3释放断开音源1的电源。
　　想要静音只需按开/选择键，使红色LED6常亮即可。
　　因BA8206具有记忆功能，下次开机时会自动恢复上次关机前的工作状态。如在关机前是听音源2，则下次开机先由第13脚为低电平，3秒后第12脚转为低电平接通音源2，方便使用而不必每次开机都重新选择音源。　　
3.音量遥控： 图2b中IC2第20、11脚为独立的两个双稳态输出端，调音量大小时如按一下音量+键，IC2第20脚输出低电平，使V8、VD3截止，LED8点亮作显示，并使V6导通。电源V+经V6、音量电机M和V9到电源V-，实现音量增加。如按一下音量-键，则IC2第11脚为低电平，使V9、VD4截止，LED9点亮作显示，并使V7导通。电源V+经V7、音量电机和V8到电源V-。使电机反转达到音量减小目的。
　　以上调音量大小到合适时。需再按一下音量+或-键，使第20或第11脚恢复为高电平即可。平时V8、V9和VD3、VD4均导通，因V6、V7截止，所以音量电机无电流通过而停转。

  4.延时关机：在开机后按定时键可使延时关机时间从0.5-7.5小时累加，LED1～LED4作相应显示。延时过程中LED1～LED4会作相应递减显示，结束时全部熄灭，非常直观。该功能很适合夜晚使用。　　
5.开关机场声器保护：每次开机总是IC2第13脚先输出低电平接通功放电源，3秒后再接通所选择的音源1或2，并使K4吸合接通扬声器，避免了开机时对扬声器的电流冲击。关机时第12、13、14脚同时为高电平，但因VD1或VD2的作用，C2充电为低电平，使V4仍导通，使功放电源接通，此时音源1或2及扬声器已断开，同样避免了关机时对扬声器的电流冲击。按图中C2的容值，3秒钟后才使V4截止而关断功放电源。
　　保护电路：从功放输出中点引出经R1、R2和R3分压后，无论功放中点正偏或负偏达到2V时，V1或V2就导通，将IC2第③脚对地实现关机保护目的。　　
6.声光显示： 图中各种控制功能均有相应的LED显示。上面已介绍。同时，HTD均会鸣叫一声，很直观。
　　图2b中的IC1为红外接收头，图1中的LED作按键遥控发射显示。各种颜色LED均选中3mm高亮度发光管。
