基于89C51单片机的语音播报伏特表系统设计

传统的伏特表在我们的日常生活及科学研究中起到了其独特的作用，但是在科学技术日新月异、集成芯片在日常生活中的应用越来越广泛的今天显得比较落伍：①它们的量程往往在出厂以前就限定好的，不能根据具体使用场合进行相应调整;②测量精度有限;③不能够将测量结果用语音播放出来。本文将介绍一种由单片机最小系统、模-数转换电路 、语音电路、LED显示电路组成的单片机式语音播报伏特表。

　　1、硬件设计

　　整个系统的组成可以分成四大部分：单片机、模-数转换电路、语音电路、LED显示电路。下面就主要的部分进行具体介绍。

　　1.1、单片机

　　目前流行的单片机很多,其中89C51自带有片内ROM和一定数量的RAM，一般不需要扩展片外的存储器，并且能和MCS—51产品兼容。本设计选择89C51单片机，如下图所示：

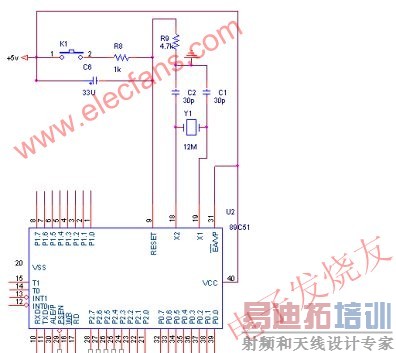

　　图1 89C51单片机

　　本设计选用简单基本的经典复位电路，它利用电容和电阻的充放电来产生一个达到时间要求的连续低电压，并输入到单片机的复位管脚。

　　1.2、 模-数转换电路

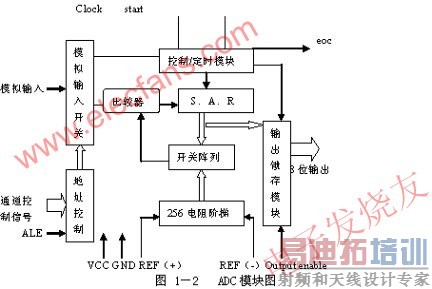

　　模-数转换选择8位的ADC即AD0809，模块分布如图 1-2，测量范围由REF(-)和REF(+)接的电压决定，使用的时候可以根据具体的需求更改测量量程。

　　工作原理如下：首先，地址控制模块中，由单片机送来“通道控制信号”选择我们所需要的通道，随后ALE信号锁定该通道。此时，外界的模拟输入就可以通过“模拟输入开关”进入AD转换器。这时，只要START信号一有效马上就开始进行AD转换。

　　AD转换的过程其实就是一个“和参考电压比较，逐次逼近”的过程。由“256电阻阶梯”模块提供参考电压，并在“开关阵列”的控制下，和输入进行比较，直到在“S.A.R.”模块中得到一个比较精确的数字化输出值，这时由“控制/定时模块”发送EOC信号通知外部AD转换完毕。所的到的数字信号存于“输出锁存模块”中，只要单片机来一个OUTPUT ENABLE信号即可输出数据。

　　ADC芯片如下：

　　图 1-3 ADC芯片图 [p]
　模-数转换工作主要是由硬件完成的，其软件部分相当简单。

　　1.3、 语音播报

　　从设计的要求、芯片的性能等方面考虑，设计时选择了ISD1400。它的功能齐全，控制信号只使用89C51的I/O控制线。内含64K/128K EEPROM存储器、消除噪声的话筒前置放大器和自动增益调节AGC电路、适合语音的专用滤波电路、具有极高温度稳定性能的时钟振荡电路及全部语音处理电路。这种电路还提了多种应用方式选择和接口，并可方便地应用到各种集成化电子语音系统中。语音录放组件可用于各种一段式语音留言装置、语音报警及语音提示装置中，能够在电源断开的情况下，长期保存信息。设计时具体的连接如下：

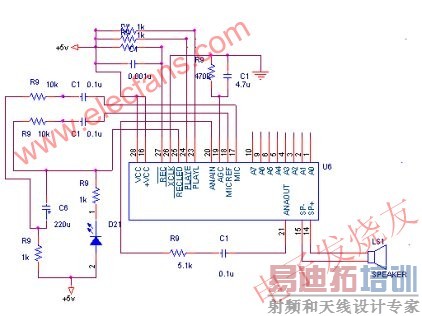

　　图 1-4 语音系统

　　ISD1420可分段存贮20秒语音信息，按每秒钟可读3个汉字计算，20秒可分段贮存609多个汉字语音。将ISD1420的A2～A7与单片机CPU的I/O口连接，这样可单独提取64段语音信息，并在软件的支持下可自动组合成若干段完整的长短语句。接通电源，电路自动进入节电准备状态。按住录音键(REC保持低电平)，电路进入录音状态，录音指示灯亮，直至REC变高或存储器录满，录音结束进入准备状态。录音完毕即可使用。

　　1.4、 LED显示方案

　　显示方案常用的有两种：串口和并口。由于设计中，对于89C51的I/O口利用紧张的关系，我们选用串口来显示。为了能够同时显示3个LED数码管，本系统需要增加三个74LS164做串——并转换。同时，由于电压的关系，还需要加上限流电阻。在译码方面有硬件和软件两种方式，为了减小硬件的复杂程度，设计采用软件查表译码的方法。

　　2 软件设计

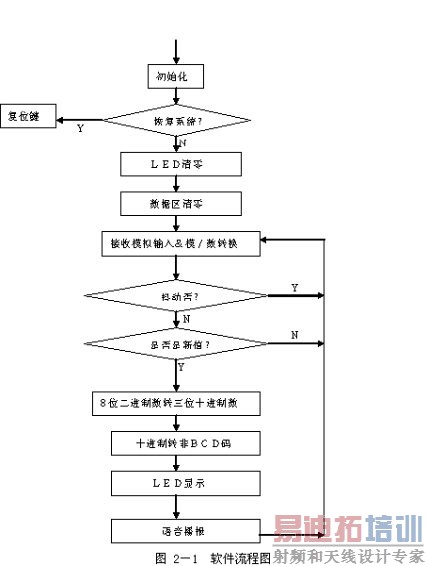

　　软件的设计实行模块化，主要由模数转换、误差判断(如果一直测同一值即误差很小就不二次播报)、码制转换、LED显示、语音播报几大模块构成。软件流程图如下：

[p]
3、软件调试
