基于凌阳SP-CEA061A单片机的频率计方案设计

1 引言

频率是反映信号特性的基本参量之一，频率测量在应用电子技术领域有着重要的地位，数字化处理技术使得测量仪器设备功能完美，但数字处理的实时性受到处理速度的限制，实时测量对电路的处理速度要求越来越高，目前的微控处理芯片发展速度，出现诸如DSP，FPJA等不同领域的应用芯片。

    作为主要应用于数字语音领域的凌阳SP-CEA061A，有着丰富的硬件资源、可低于3V的工作电压、较低的功耗和高达约50MHz的时钟工作频率，相对于通用的51系列、96系列等单片机，无疑有更佳的性能。特别是SPCE061A内置32k字FLASH存储器、多时基选择定时器、两路D/A转换器和一路A/D转换器，使他在便携式测量仪器中应用更有前景。

2 硬件资源配置

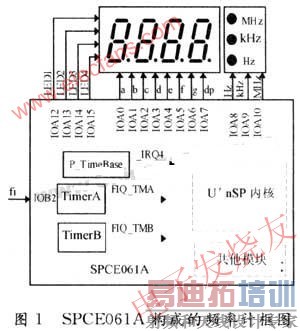

该频率计能测量1Hz-20MHz以上频率的脉冲信号，具有较宽的测量范围，最高输出4位有效显示值，采用4位BCD七段显示码动态扫描输出。其工作框图见图1。图中显示部分采用数码管需增加驱动电路扩大驱动电流，用以保护SPCEA061A。

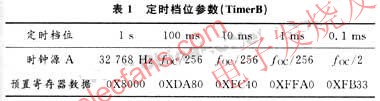

设置SPCEA061A的工作时钟频率fCPU=fOC=24.576MHz为。利用定时器B（TimerB）定时时间作为频率测量的时基，定时1S，100ms，10ms，1ms，0.1ms五档的脉冲计数时间，定时器B的时钟源和预置寄存器载入数据见标表1，考虑程序工作存在延时存在计数误差，高档位的预置寄存器数据应根据实际情况适当调整校准。定时器A（TimerA）10ms、作为频率测量计数器，被测信号从SPCEA061A的I/O端口B口的IOB2输入。TimerA和TimerB采用FIQ中断工作模式。

设置I/O端口A口的低7位IOA0-IOA6输出BCD七段显示码，IOA7输出小数点。IOA8-IOA10分别输出Hz，kHz，MHz测量单位指示。IOA12-IOA15为动态扫描输出端口，循环选择4位数码管，此时A口的低8位IOA0-IOA7输出对应数字的BCD七段显示码。显示码输出采用中断



3 测量处理流程

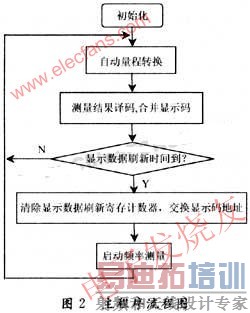

频率测量的控制和数据处理由SPCE061A通过程序完成，图2为主程序的流程图。



对单片机进行初始化开始频率测量，首先对测量结果进行判断当前的测量量程是否合适；4位显示数据范围是1000-9999，大于9999判断为超量程，而小于1000为欠量程；根据测量结果的判断依次增加（超量程）和减少（欠量程）测量时间档位，并设置数据相应的小数点位置和单位。对量程合适（1000-9999范围）的结果进行二进制到十进制的转换并译码成七段显示码，加入小数点显示位和单位指示位形成显示码。

显示数据刷新时间是显示结果更新的时间间隔。为了能较好地观测到稳定的显示数据，一般设为0.5s左右更新显示数据。通过对IRQ4的1024Hz中断响应进行计数5000次可获得约0.5s的显示数据刷新时间。在内部RAM中开辟两个显示码存储缓冲区，一个用于存储当前正在译码的显示码，一个用于存储正在输出的显示码。查询显示数据刷新时间寄存计数器，当刷新时间到时，只要互换2个显示码存储缓冲区的首地址就能达到1个指令就能更换多个数据的目的，避免由于中断而造成显示数据出现不一致的状况。更换完显示数据后接着启动计数器TimerA和TimerB进行下一次的测量，频率计每约0.5s测量一次，避免在高频测量时由于测量时间短而造成TimerA和TimerB频率中断占用系统资源。TimerA和TimerB在FIQ中断处理程序中，自动设置停止计数，等待启动状态。

SPCE061A有丰富的中断源，本系统使用了3个中断源：FIQ_TMA，FIQ_TMB和_IRQ4。FIQ用于频率测量，_IRQ4用于动态扫描显示。

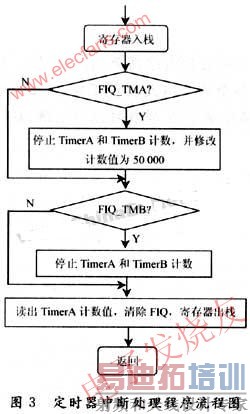

图3所示为频率计数测量FIQ中断处理程序流程图。



[p]

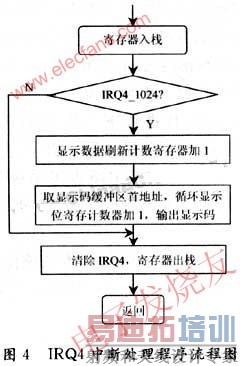

FIQ有3个中断源，除FIQ_TMA和FIQ_TMB外，还有FIQ_PWM，若产生中断，压栈后采用查询的方式确定中断源。为FIQ_TMA中断，表明计数值大于216-1，肯定超量程，设置1个超量程值50000作为计数结果，并停止计数器计数。为FIQ_TMB中断，为频率测量定时时间到，停止计数器计数。最后读出测量结果，解除中断出栈返回。图4为动态扫描显示IRQ4中断处理程序流程图。



IRQ4有3个4实时时基中断源：4069Hz，2048Hz和1024Hz，选用1024Hz作为动态扫描频率。中断响应后，首先压栈保护，再判断是否为1024Hz时基中断，否则，清除中断出栈返回。若为1024Hz时基中断，先对显示数据刷新计数寄存器累加1，完成0.5s的定时计数。取出当前显示码输出缓冲区首地址，修改循环显示位计数器。输出显示码和显示位码。为了数码显示清晰，IOA口数据修改分三步完成：先清除IOA口数据，使数码管熄灭，再输出显示码，最后输出显示位码。

4 结 语

该频率计的硬件电路简单，容易制作。对SPCE061A加上必要的典型外围电路就可工作，需要接入的电路有：32768的晶体振荡电路、锁相环滤波电路、复位电路和必要的滤波电路。电路可用3V供电。在对SPCE061A进行初始化时，把不用的端口设置为悬浮输入方式，并注意屏蔽其功能。SPCE061A内含看门狗计数器（Watch Dog），WatchDog的清除时间为0.75s，在主程序的循环内必须清除。
