SL320双路五位LED电平显示驱动电路应用实例

录入:edatop.com    点击:

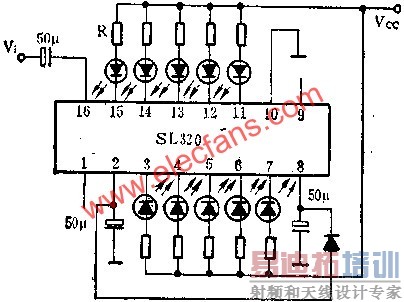

SL320是一块专门用于 发光二极管 音量指示的集成驱动电路.用一块SL320就能同时指示两个声道的功率电平大小,在单声道应用时可驱动10个发光二极管来指示功率电平大小.该电路所需外围元件较少,装置十分容易,广泛用于单声道或立体声收音机,收录机和扩大中作功率电平指示。 SL320双路五位LED电平显示驱动电路的应用  www.elecfans.com

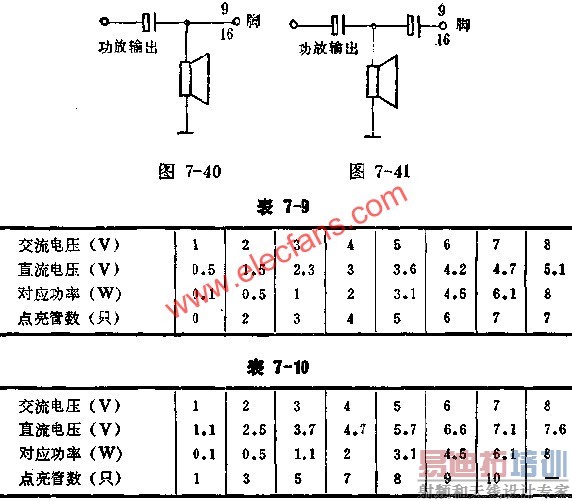

SL320直接耦合法与电容耦合法接线图及实测数据表  www.elecfans.com

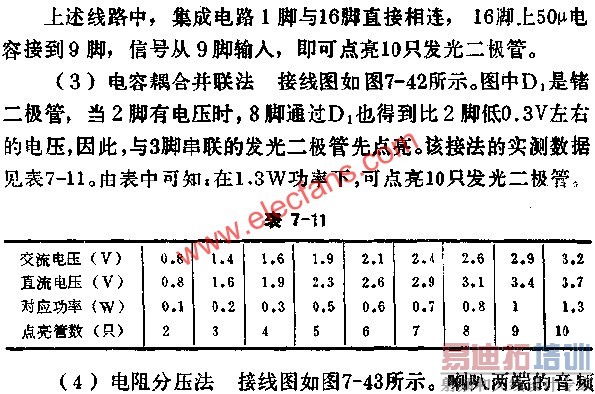

SL320电容耦合并联法接线图实测数据表  www.elecfans.com

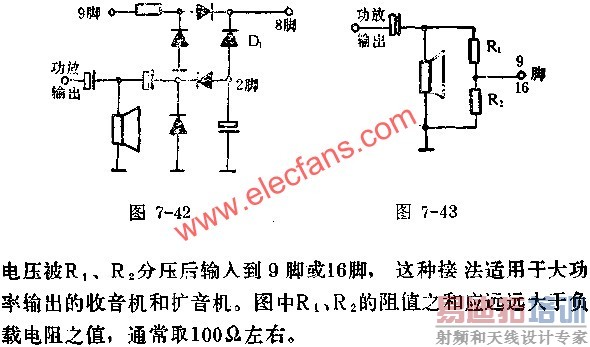

SL320电容耦合并联法与电阻分压接线图  www.elecfans.com
