D1409九位LED电平显示驱动电路应用实例

录入:edatop.com    点击:

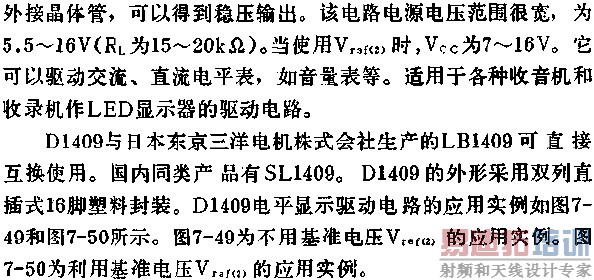

D1409电平显示 驱动电路 用9个棒状的红色或绿色的LED指示输入电平.电路内部有一直流放大器,其增益随外接电阻改变,因此该电路应用范围宽广.比较电平可按3DB间隔设定,数值如下:-18DB,-15DB,-12DB,-9DB,-6DB,-3DB,0DB,3DB,6DB.由于第二基准电压为5V,因此采用

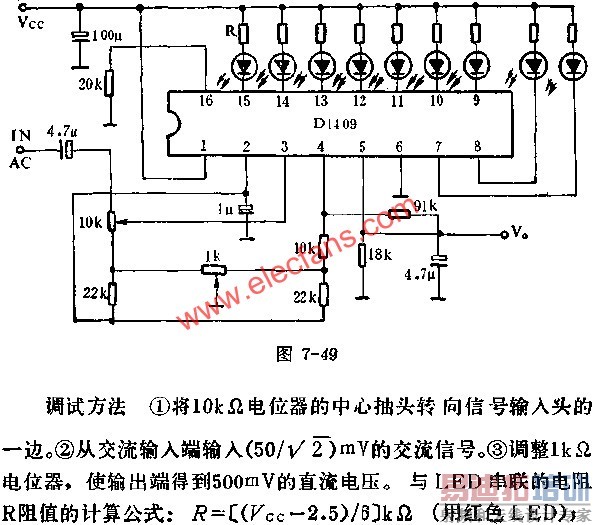

D1409不用基准电压的电平显示驱动电路  www.elecfans.com

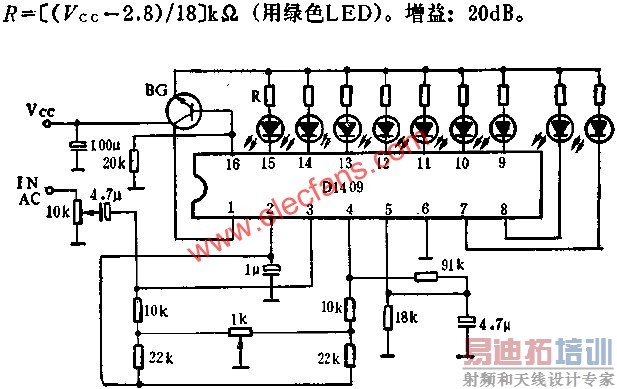

D1409利用基准电压的电平显示驱动电路  www.elecfans.com
