过孔如何开窗？

录入：edatop.com 点击：

pcb上面过孔部分需要开窗，其他的不需要！请问有什么好的方法，（除了给需要开窗的过孔单独加阻焊）。请高手指教

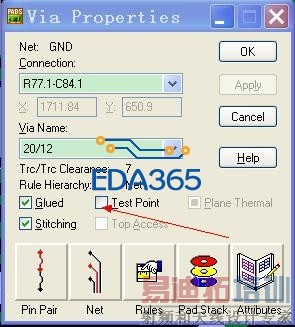

把你想要的过孔按图中勾上，在菲林资料中选择测试点就可以了

学习了，tks

实验过了只有bottom有效，top没有效果？

研究了一下，不能同时出现开窗问题，要么只能出现一种情况！要么就是top开窗要选着test point ,top access.如果是bottom开窗的话要把top access取消勾选！不知道各位还有其他的方法吗？

把要开窗的部分过孔做成元件形式加上去，这样应该能行的！

增加一类过孔（在过孔设置中添加焊盘层），在需要开窗的地方用这一类过孔。

确实是个好的方法增加另外一类，同时需要如之前说的勾选相关项可以实现！
tks 吉米
