电源走线，多层加强，会不会有影响？
录入：edatop.com 点击：

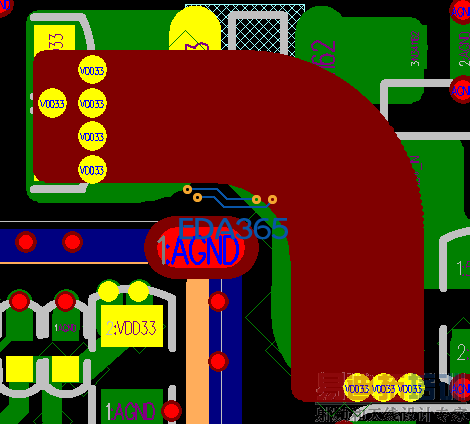

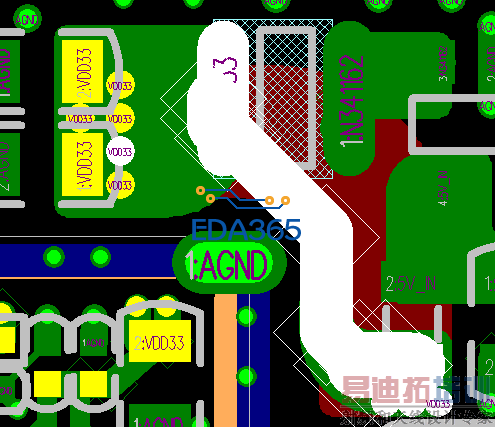

3.3V走线，正面只有40mil，担心成为瓶颈，所以又打孔在底层画了铜皮，会不会有影响？小WIFI板子,ic在屏蔽罩内。
可以这么做，但是一边是3个孔，一边是5个孔，最终也卡在3个孔上了。建议增加过孔数量，两边一致。
没问题。
直接用B面的不就完事了？
bottom的铜皮挺好的嘛，搞那么复杂干啥
我也感觉复杂了，被硬件折磨的啊！
些搞硬件的，都是扯蛋，蛋痛。
这个形状的铜皮是怎么画出来的？
5个孔，是因为下边还有个电源层。
有这么大电流吗？这么大电流这些小器件也扛不住啊
