为什么我打孔到电源平面，VIA和电源平面不连接呢？以前做的VIA就连接
录入：edatop.com 点击：
请各位帮指点下：
为什么我打孔到电源平面，VIA和电源平面不连接呢？以前做的VIA就连接！请各位帮指点下

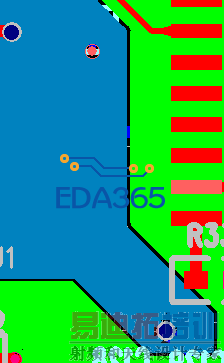

情况说明：在第四层的电源层分割出了一个+3.3V的平面：如图一
然后我将芯片电源管脚+3.3V通过VIA到背面接上去耦电容，如图二：
可视该电源管脚连接的VIA 不和 我分割出来的 +3.3V的平面连接，而以前做的一个VIA就和该+3.3V电源平面连接，如图三：
图4：对比左上和右下两个VIA，他们属于同一个网络，右下的就和电源平面连接，左上的就不连接，为什么？T_T
请各位 帮看下，这是什么情况？
我可以确定网络定义都是对的。
为什么我打孔到电源平面，VIA和电源平面不连接呢？以前做的VIA就连接！请各位帮指点下
情况说明：在第四层的电源层分割出了一个+3.3V的平面：如图一
然后我将芯片电源管脚+3.3V通过VIA到背面接上去耦电容，如图二：
可视该电源管脚连接的VIA 不和 我分割出来的 +3.3V的平面连接，而以前做的一个VIA就和该+3.3V电源平面连接，如图三：
图4：对比左上和右下两个VIA，他们属于同一个网络，右下的就和电源平面连接，左上的就不连接，为什么？T_T
请各位 帮看下，这是什么情况？
我可以确定网络定义都是对的。
看看这个文件,说不定有帮助
谢谢，看过了，但是 好像和我这个 现象不太相似，或者说我没理解，今天又出现这种现象了 ，不知道一会儿会不会自动变正常...
今天布线又出现这个问题了，在我的电源平面上打VIA，就是不显示VIA和电源平面相连接啊，哪位见过这样的问题吗？
我发现问题所在了，是我点击了 flood over via,导致不能以花孔 形式接到电源平面，我是根据9.5的视频教程来的，那里居然是选择 flood over via ...迷糊了
