DDR3差分线,出现下列问题

录入:edatop.com    点击:

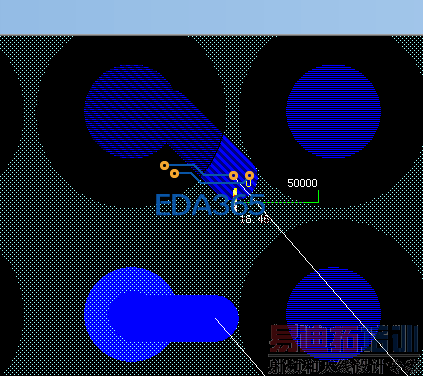

现在在布DM8168 的DDR3的CK差分线,遇到这个问题,请大神们解决一下,谢谢了啊

不能布差分线

焊盘之间间距太小 不能同时容下两根线,建议按shift+z分开走线,之后调整,或去背面走线

那走的是DDR3 的CLK信号,布线的宽度和间隙是多少呢?这个有没有相关的文档的啊

那走的是DDR3 的CLK信号,布线的宽度和间隙是多少呢?这个有没有相关的文档的啊?。还有分开走线,多少距离?
