- PADS导GERBER详细教程

前言：略
出gerber的相关注意事项见旧贴：
[原创]pads Layout一键出gerber教程
[原创]PADS导出GERBER简明教程和模板
[原创]PADS导GERBER详细教程和模板
六层板：1阶
1-2,2-5,5-6,1-6(通孔）

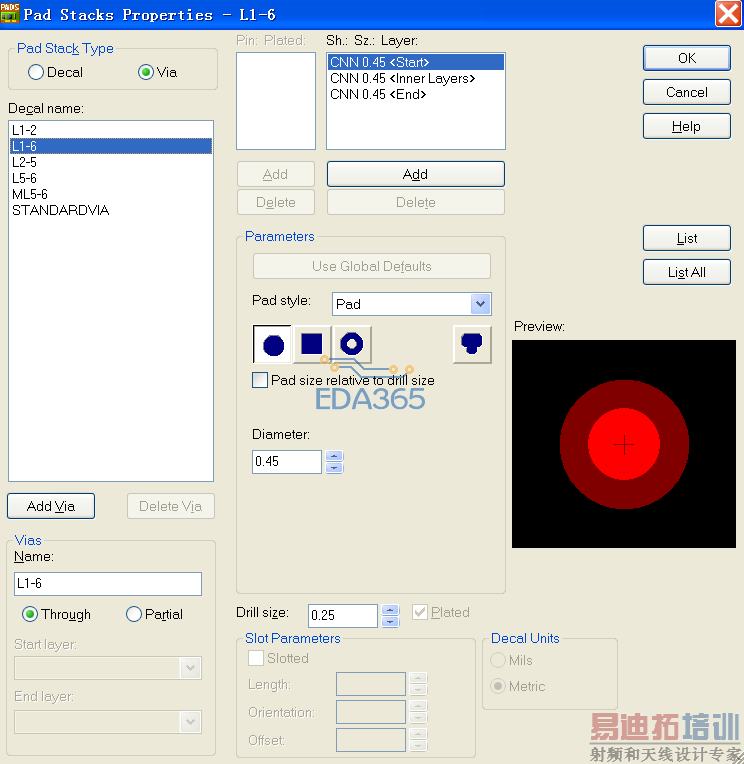

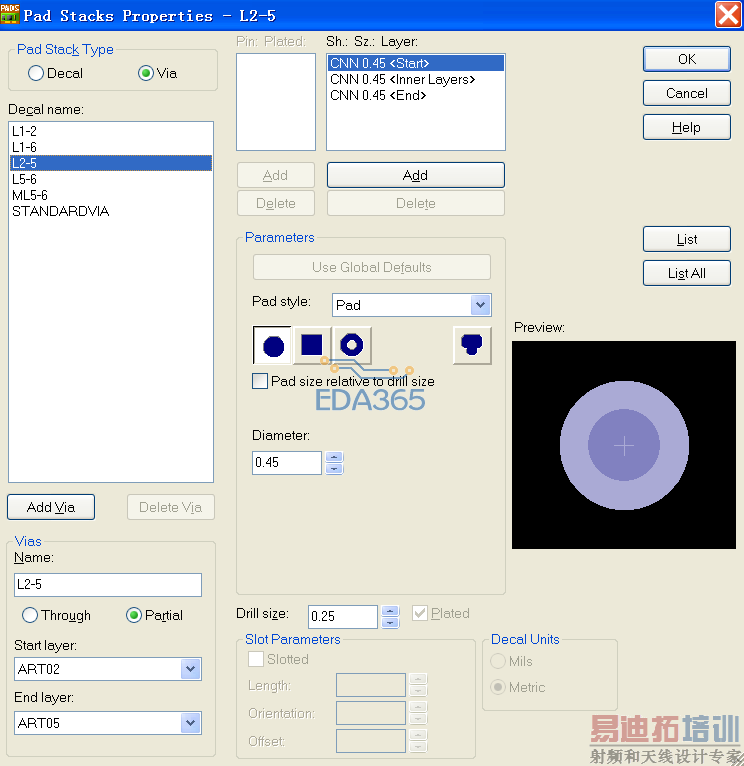

盲埋孔设置：

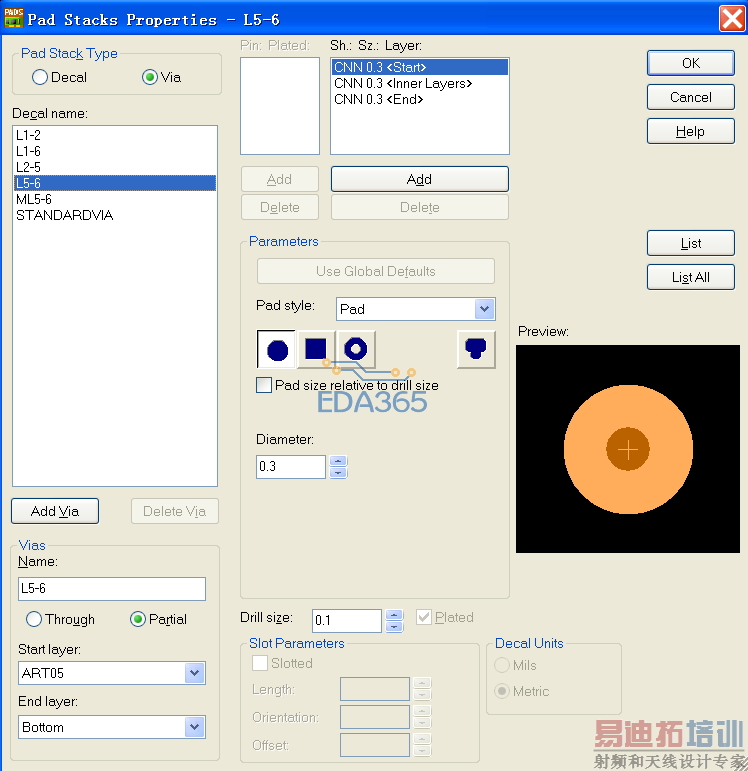

L1-2

L2-5

L5-6

L1-6 通孔

钻孔对设置：


光绘设置：
总共需要的光绘层数：
1，TOP走线层
2，第二层走线层
3，第三层走线层
4，第四层走线层
5，第五层走线层
6，第六层走线层
7，顶层丝印层
8，底层丝印层
9，顶层阻焊层
10，底层阻焊层
11，L1钻孔参考层(drill drawing)
12，L2钻孔参考层
13，L3钻孔参考层
14，L4钻孔参考层
15，L5钻孔参考层
16，L6钻孔参考层
17，L1-2的钻孔层(NC drill)
18，L2-5的钻孔层
19，L5-6的钻孔层
20，L1-6的钻孔层
每一层的光绘设置：
1-10项的光绘设置见旧贴。

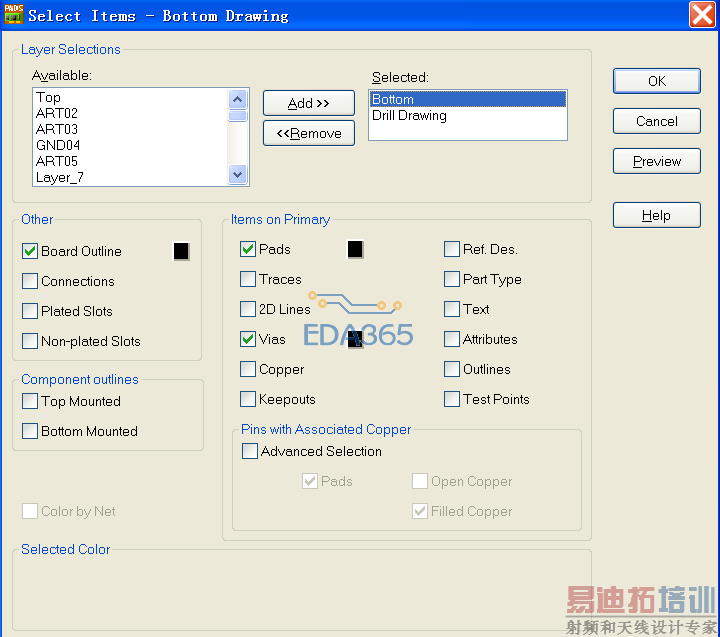

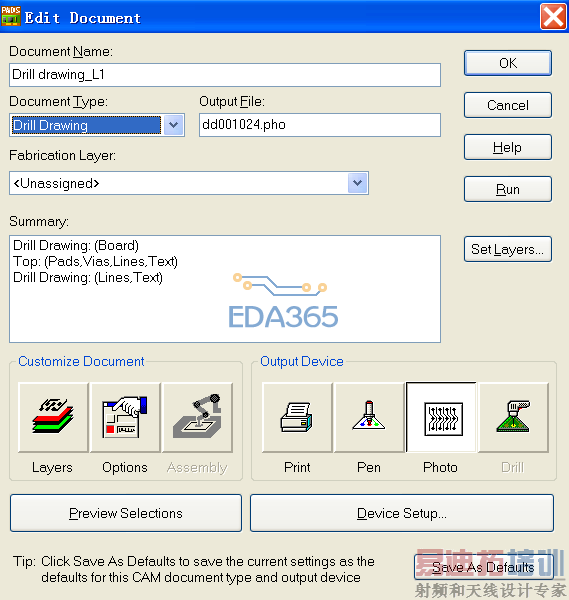

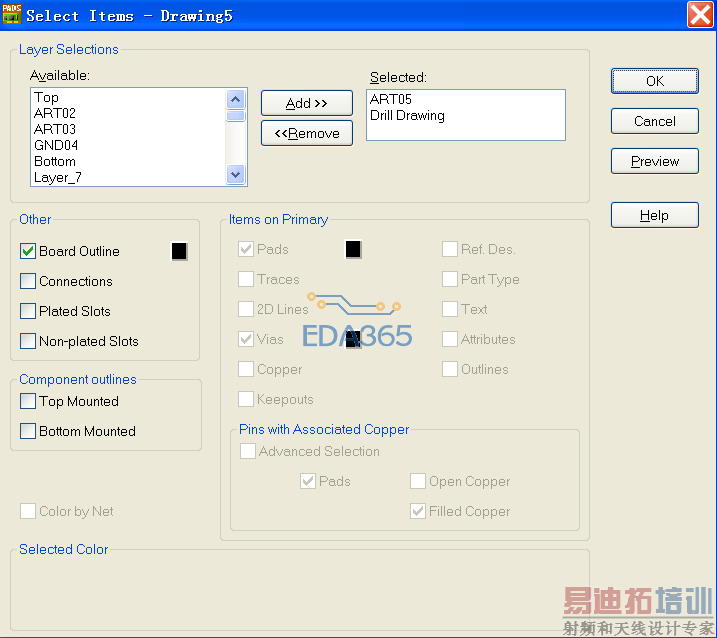

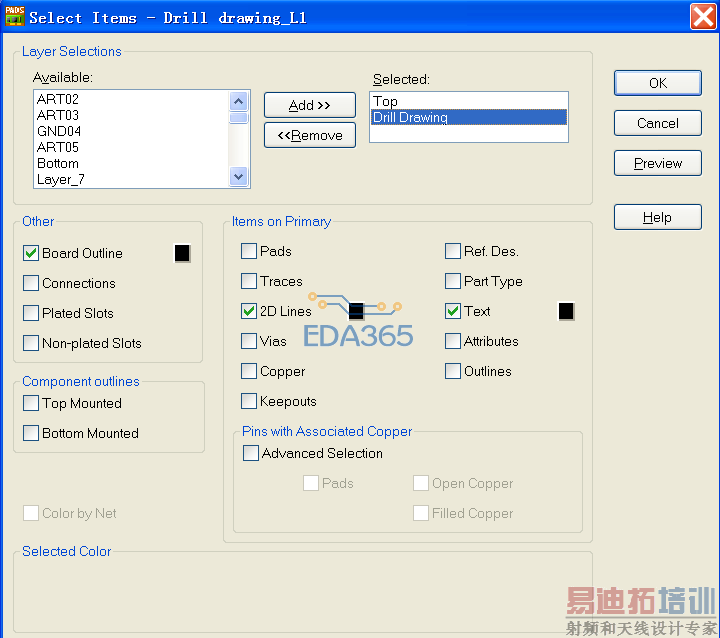

11项，L1的钻孔参考层设置：

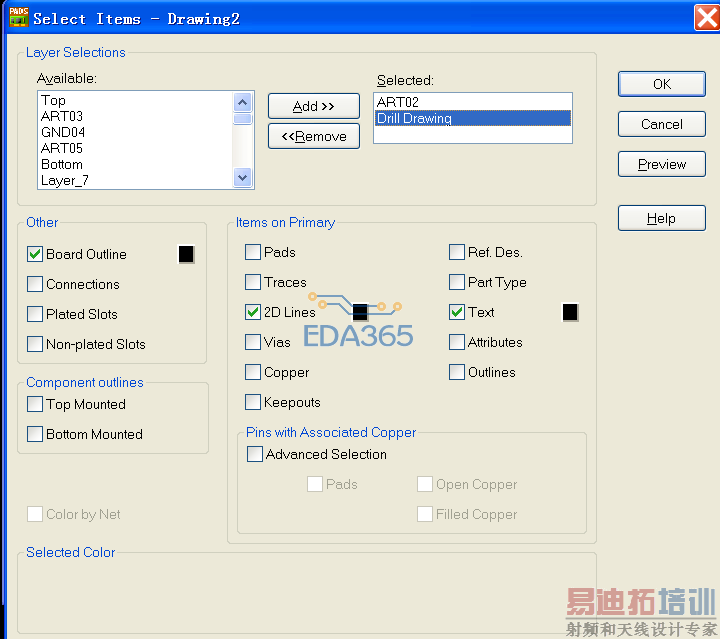

12项，L2的钻孔参考层设置：


13项，L3钻孔参考层设置:

14项，L4钻孔参考层设置:

15项，L5钻孔参考层设置:

16项，L6钻孔参考层设置:

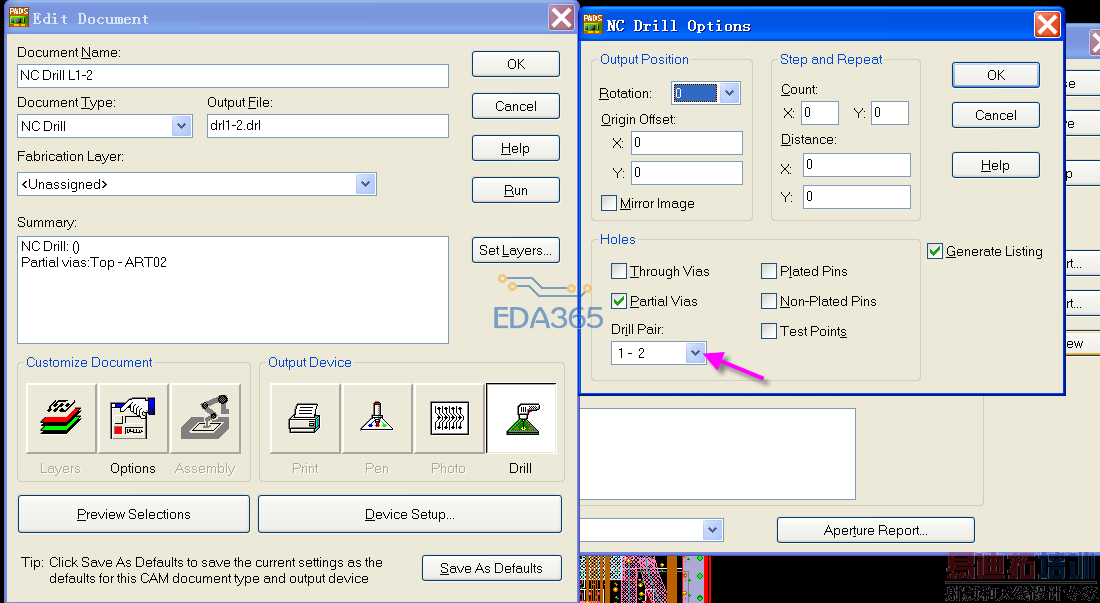

17，L1-2的钻孔层(NC drill)

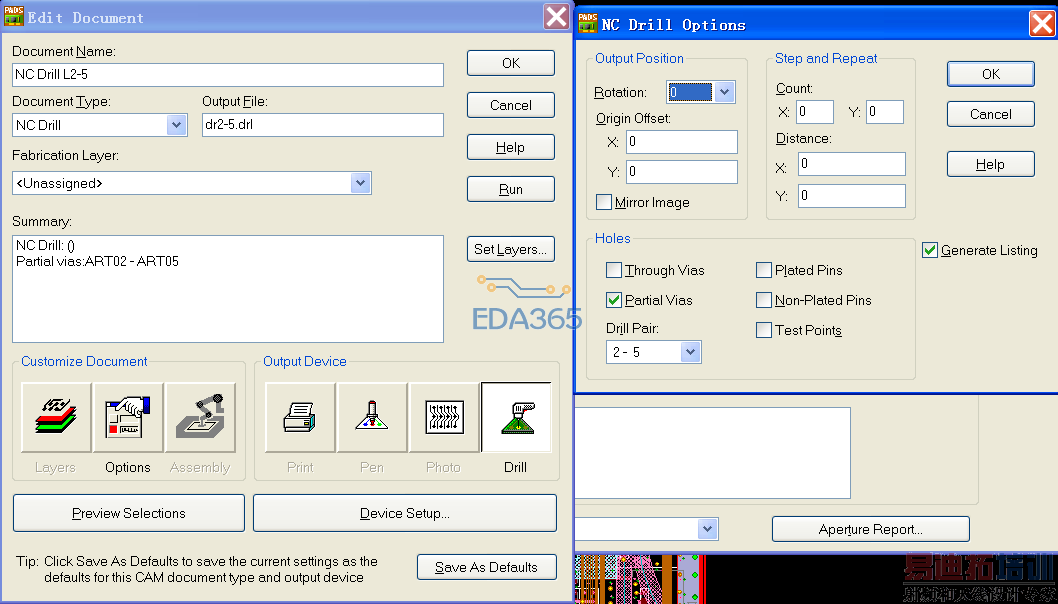

18，L2-5的钻孔层

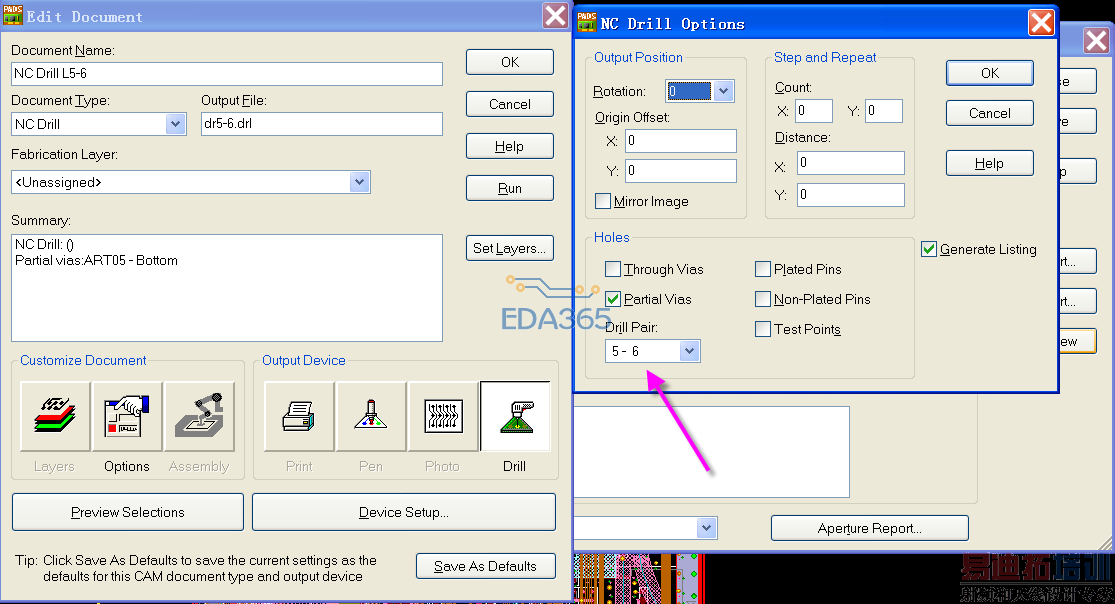

19，L5-6的钻孔层

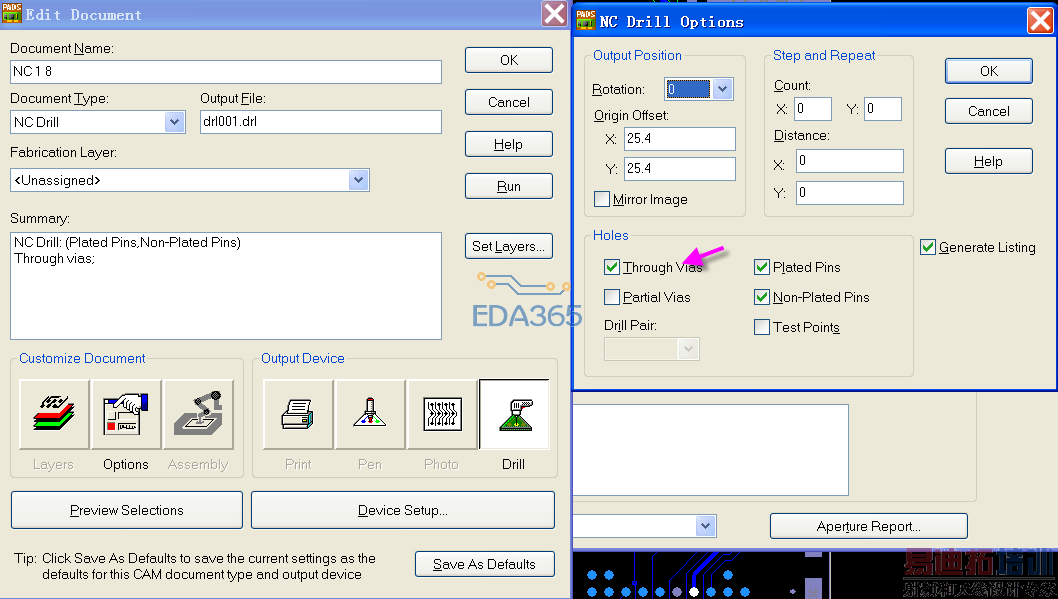

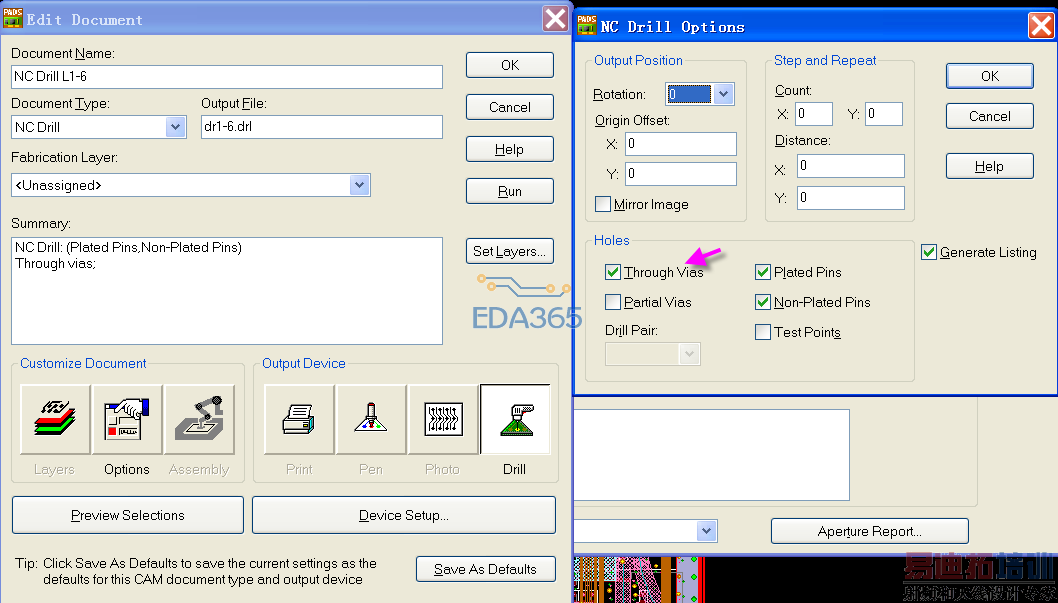

20，L1-6的钻孔层

★★★★★★★★★★★★★★★★★★★★★我是分割线★★★★★★★★★★★★★★★★★★★★★★
★★★★★★★★★★★★★★★★★★八层板盲埋孔二阶光绘设置见4楼★★★★★★★★★★★★★★★★★★
八层板：1阶
1-2,2-7,7-8,1-8(通孔）
设置方法：同六层板1阶，同理类推。不再详述.

多几个Jimmy，PADS就变得越简单易学

沙发支持。

请教个问题：
1、对于8层板，盲孔设置为1-3是否可以？成本会增加多少？（1、3是信号层，2层地）
2、盲孔是否可以直接放在BGA的Pad上？

好好瞧瞧

八层板：2阶

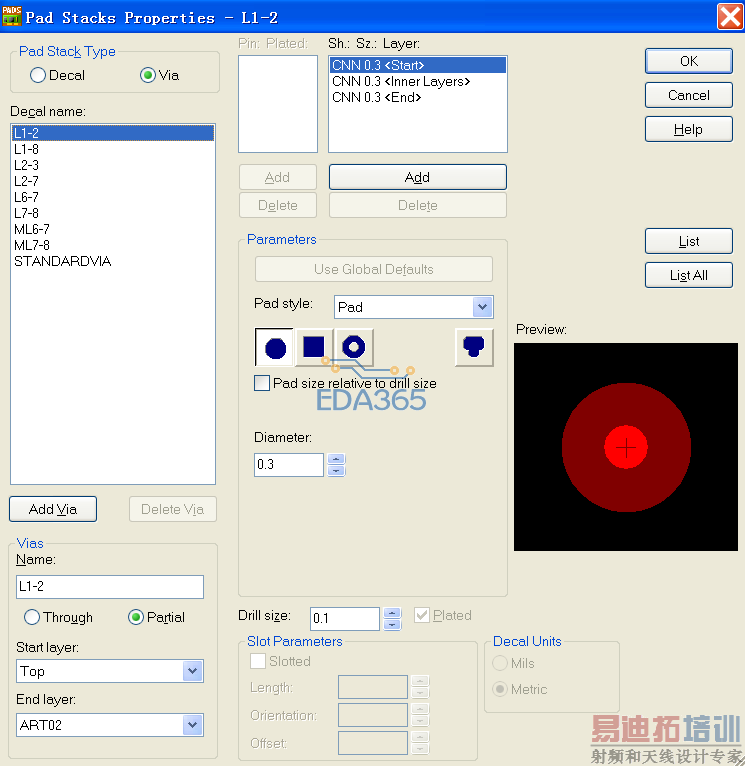

1-2,2-3
2-7,
7-8,6-7

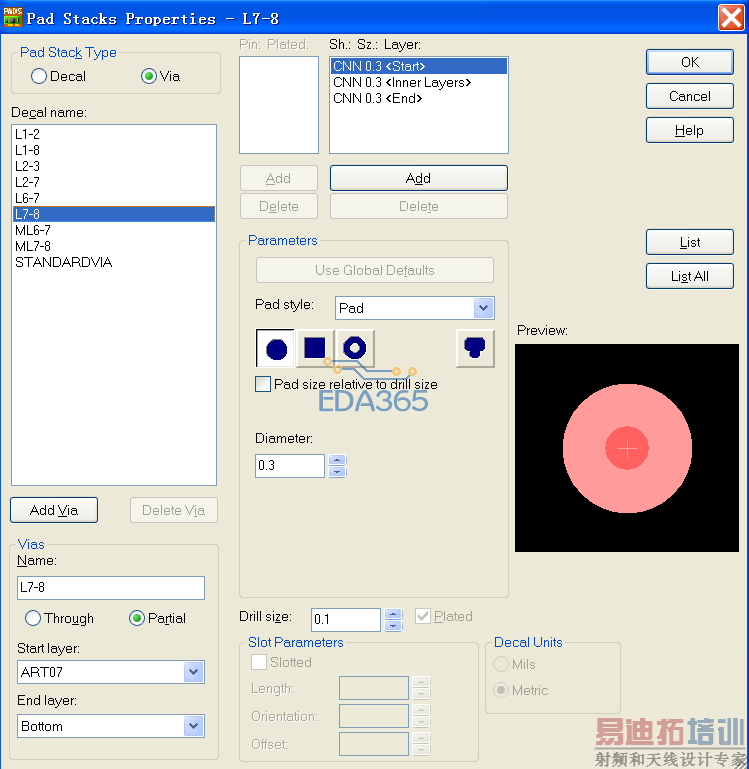

1-8(通孔）

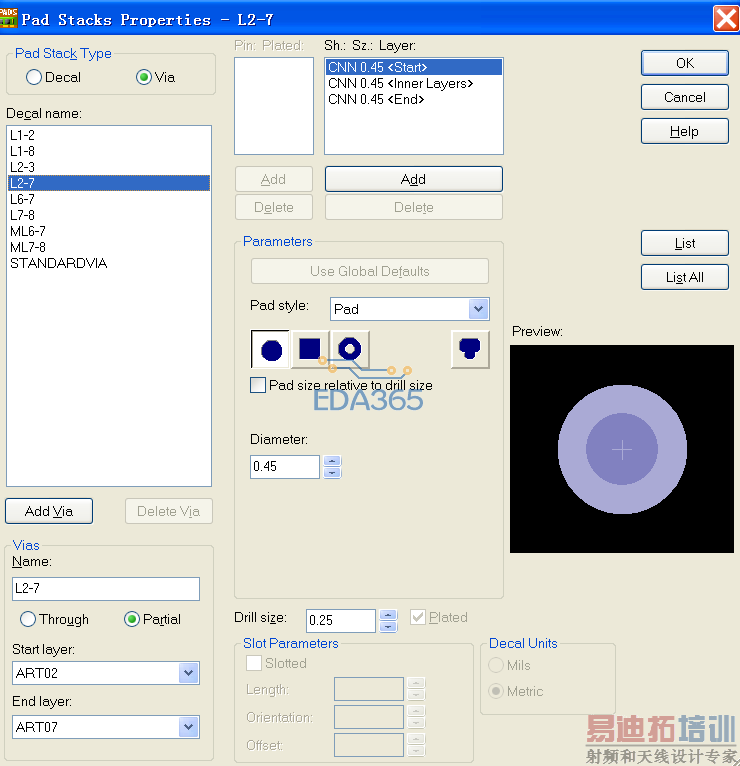

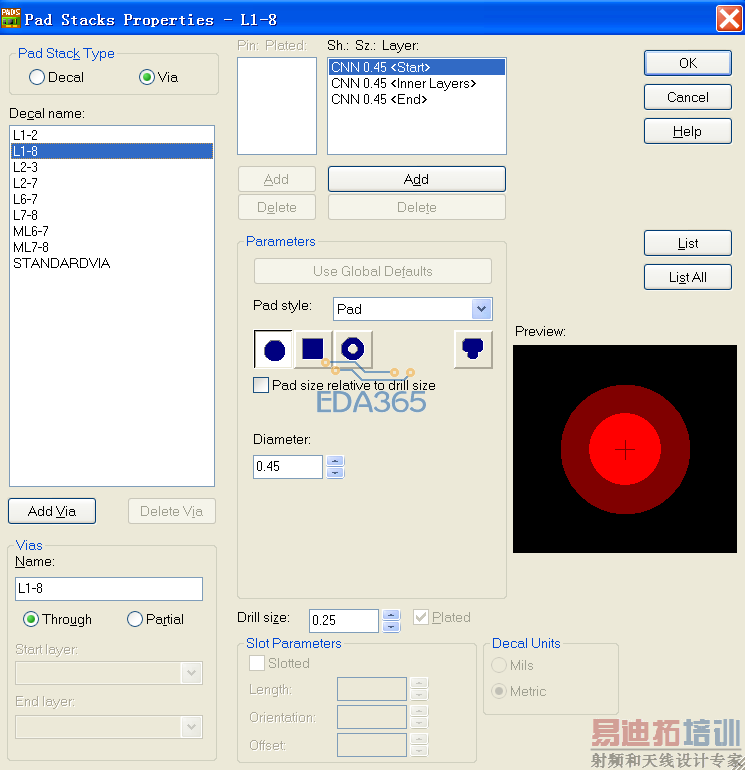

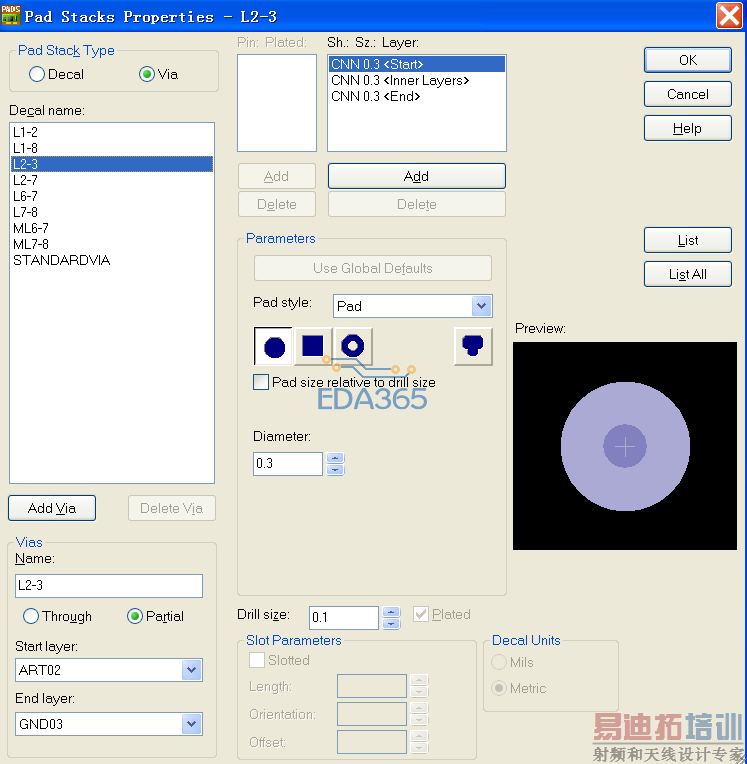

盲埋孔尺寸设置：
1-2,

2-3

2-7,

7-8,

6-7

1-8(通孔）

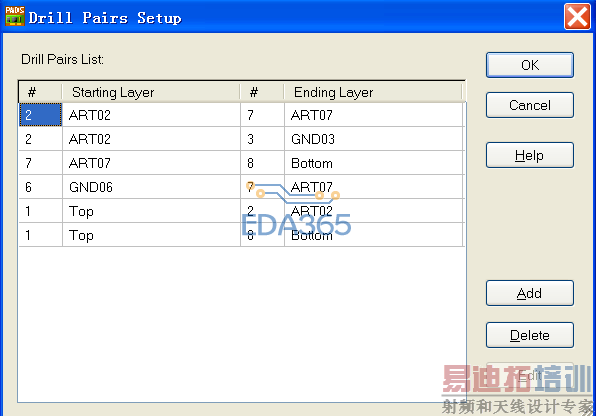

钻孔对设置：

总共需要的光绘层数：
1，TOP走线层
2，第二层走线层
3，第三层走线层
4，第四层走线层
5，第五层走线层
6，第六层走线层
7，第七层走线层
8，第八层走线层
9，顶层丝印层
10，底层丝印层
11，顶层阻焊层
12，底层阻焊层
13，L1钻孔参考层(drill drawing)
14，L2钻孔参考层
15，L3钻孔参考层
16，L4钻孔参考层
17，L5钻孔参考层
18，L6钻孔参考层
19，L7钻孔参考层
20，L8钻孔参考层
21，L1-2的钻孔层(NC drill)
22，L2-3的钻孔层
23，L6-7的钻孔层
24，L7-8的钻孔层
25，L2-7的钻孔层
26，L1-8的钻孔层
光绘设置：
1-20项参照一楼的设置。

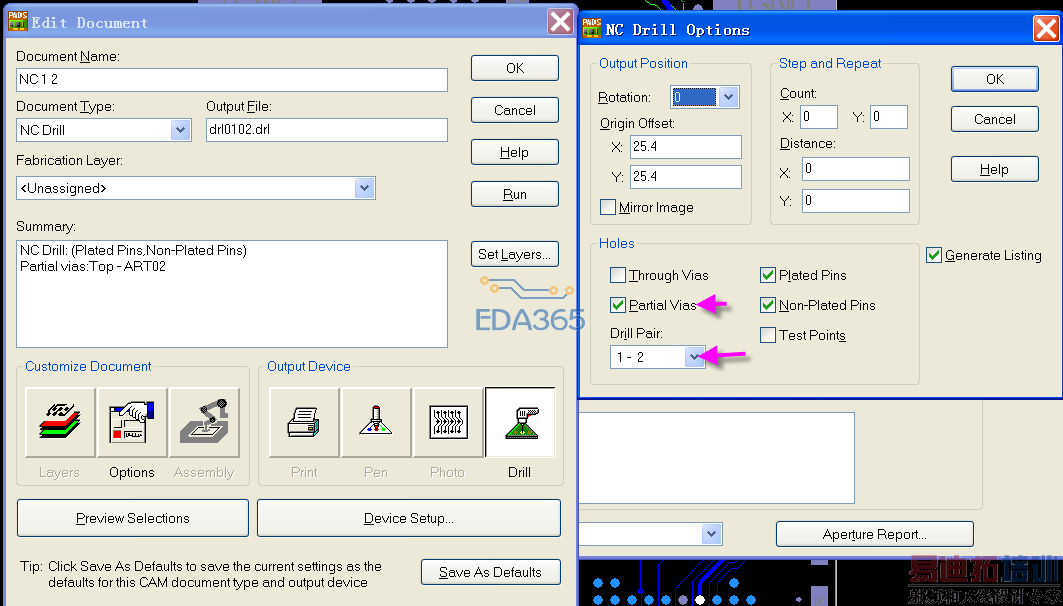

21项，L1-2的NC钻孔层

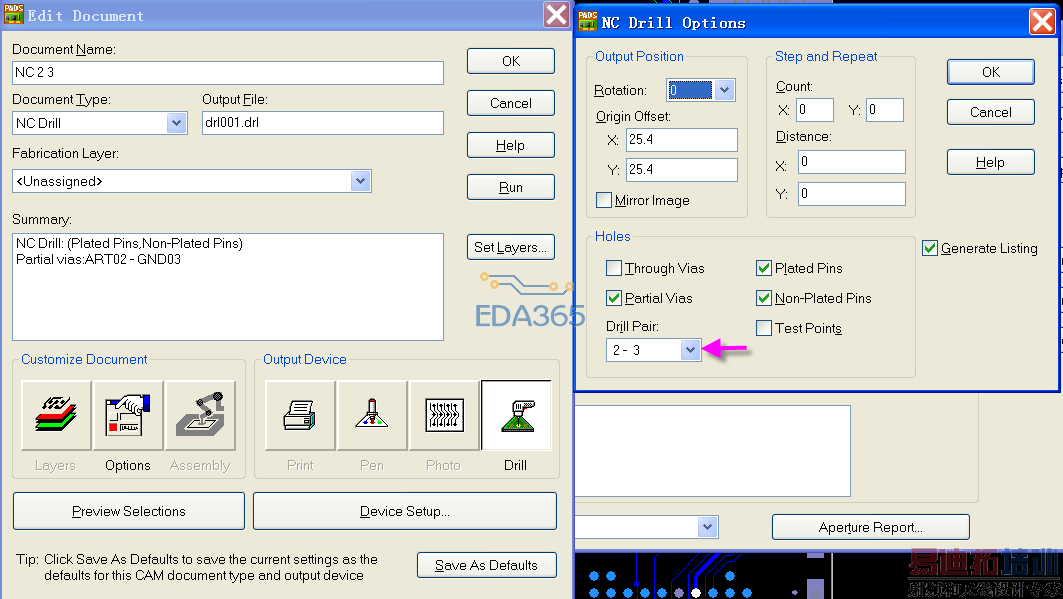

22项，L2-3的NC钻孔层

23项，L6-7的NC钻孔层

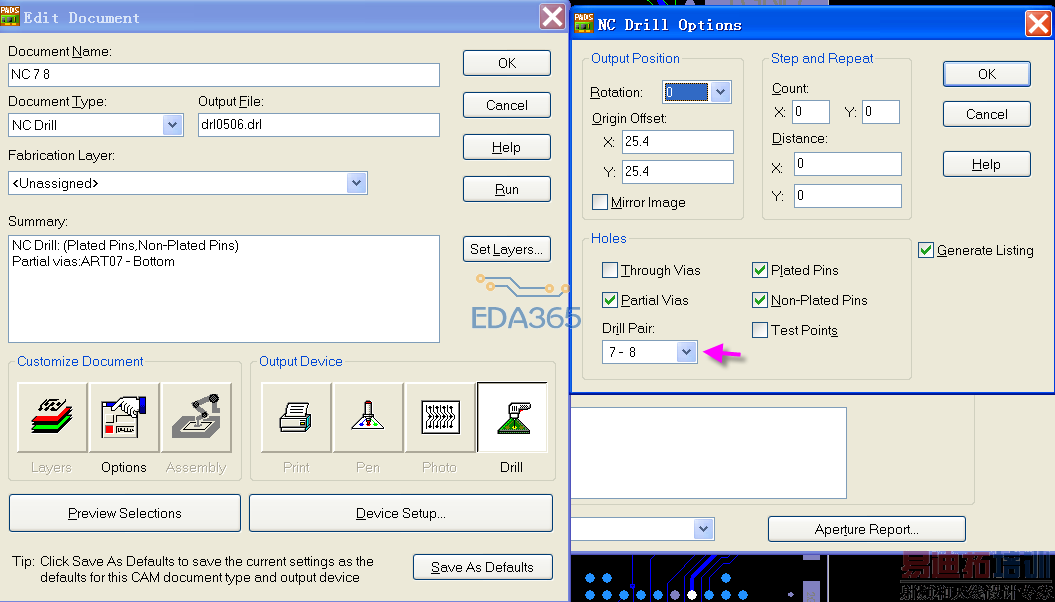

24项，L7-8的NC钻孔层

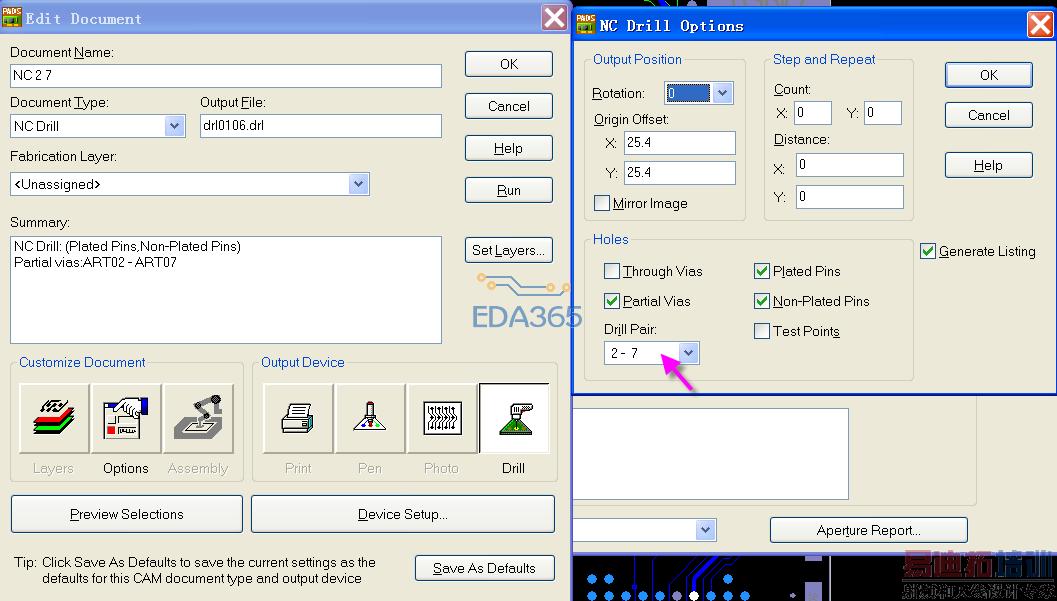

25项，L2-7的NC钻孔层
