一个问题，焊盘出线(新手)

为什么不能？从哪出还不是你说的算么

公司layout规范文档上写的。就是想知道这样做是为什么。还有哪个好点。

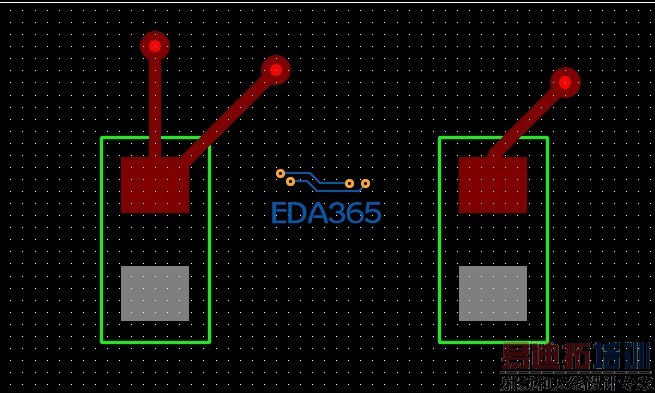

应该像左图一样拉线，而不应该像右图。右图出线与焊盘产生一个锐角，板厂在药水腐蚀的时候由于液体容易在角落处多停留，会造成腐蚀断线，不好控制。
以上请参考。
一般情况，怎么拉都可以！

对角出，就是对角加上绿油以后，会形成一个90度的直角露铜，尖端放电

这样做的问题有很多好处，纯经验！

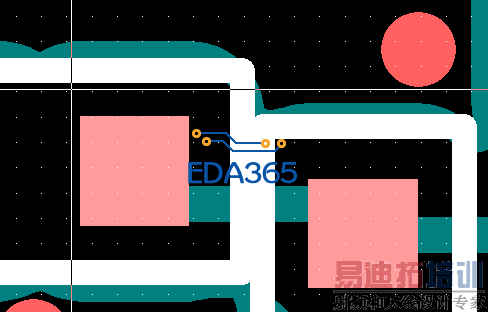

是指下图中的露铜存在尖端么？这个也会产生放电吗？以前真不知道。

那我是垂直焊盘出，但不是在中心，有影响没

因为绿油和空气的介电常数不一样，这个尖角在个别情况下导致尖端放电

哦！原来这样！明白了！谢谢分享！

这个角应该已经被铜线覆盖了，哪来的尖端？还有，尖端放电是需要电压差的，这个中间那么粗的铜线连接着，电压差会很少吧，不是很明白。

看到过不能形成锐角。没有看到过不能走对角的。

上次就同样的问题我问过，他的原话我不记得了，大概意思就是斜角出线在生产时粘附能力会降低，在生产上会有体现
