如何将cam plane层某个地方挖空

录入:edatop.com    点击:

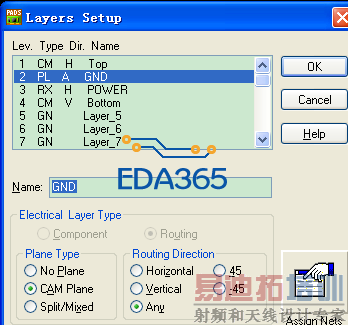

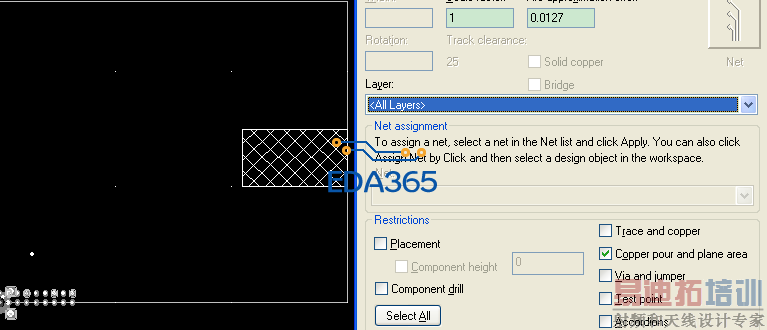

四层板,第二层为地层(只有一个网络),设置为cam plane.我想在某一区域不灌进铜,请问如何操作。设置keepout是否可以。如图网格区域。
谢谢!


用2d线画在负片层。keepout只适合正片

多谢
