进行DRC连接检查的时候，提示有个钻孔和所有的地层短路了，有人遇到过这样的问题吗
录入：edatop.com 点击：
进行DRC连接检查的时候，提示有个钻孔和所有的地层短路了，有人遇到过这样的问题吗？
命名该钻孔的VIA网络设置是正确的，为什么就这个钻孔和4个地层短路了？

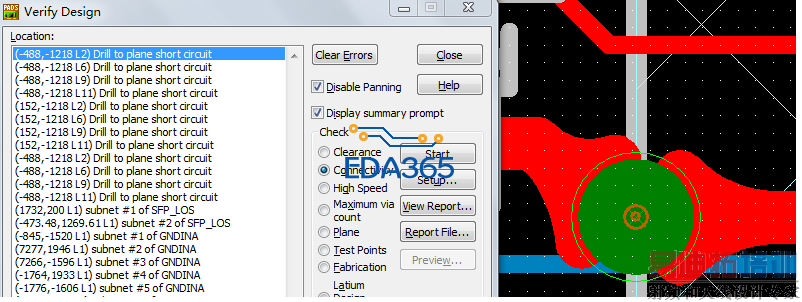

上图：
这个是一个RJ45插座的屏蔽管脚，原理图上是接一个磁珠，然后再接到数字地上的，不知
为啥就这个管脚提示和各地层（一共4个地层）短路：drill to plane short circuit

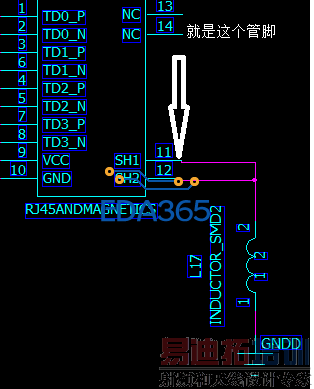

补上原理图：
命名该钻孔的VIA网络设置是正确的，为什么就这个钻孔和4个地层短路了？
上图：
这个是一个RJ45插座的屏蔽管脚，原理图上是接一个磁珠，然后再接到数字地上的，不知
为啥就这个管脚提示和各地层（一共4个地层）短路：drill to plane short circuit
补上原理图：
虽然暂时解决了，但是要找到原因。估计是decal中该钻孔的焊盘叠层设置不对。
希望不是什么致命错误，不过看到短路这个词，确实心里发慌啊
确实是短路。
大神来光顾了哈，我买您的书了，准备深入学习下PADS。----------最终解决了，解决办法很笨，我把CAM形式的四层地，都改成了Splited/Mixed，然后DR C connectivity就过了.........！可怜第一次用pads画多层板，哪管数据量大一些，也不希望出错。
焊盘层叠？还没注意到还有这样的设置...
应该是你用了Cam负片设置，但你的Decal建立的过程中没有设置负片的隔离距离，所以才会显示短路...
