两个问题:怎么能精确移动一块copper和原坐标复制外框

录入:edatop.com    点击:
1)已经有一块copper, 想要在另一层同样位置也搞一块, copy后就粘在鼠标上移动了, 其实我要放重叠位置. 但是alt-enter里面没有X/Y坐标, 难道只能用鼠标一点点对位置?
2)一块pour覆铜外框, 我想考虑到另一层, 但是一拷贝也是移动起来了, 怎么让它留在原始位置呢?

顶上去

有两种方法可以做到。
1.,选择好这个copper框,鼠标固定一个角上,ctrl+C后鼠标不能动,直接ctrl+V,按空格键,再ctrl+Q更换层,多练习一下应该好掌握。
2. 把copper框选择一个原点,ctrl+C后直接ctrl+V,再按S (00 )原点坐标,按空格键确认,再回车。
定坐标原点的方式,可以用在很多地方,导入TOP面和BOTTOM面结构图可以用这种方法,走线和布局复用也一样可以用这种方法。

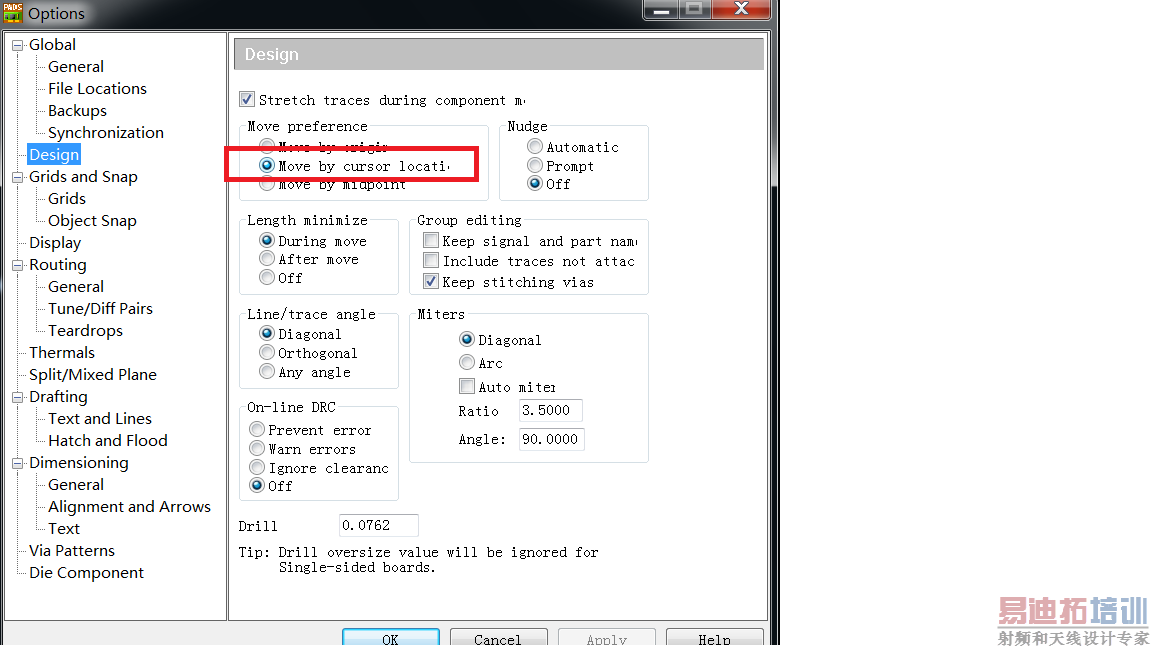

Toos---Option中,勾选如下图红色框中,然后选择需要拷贝的东西,Ctrl+cCtrl+v注意全程不要动鼠标,拷贝完成按Enter键盘,然后调其中一个到需要放置的层;

好方法,用空格键替代鼠键防止零件滑动
